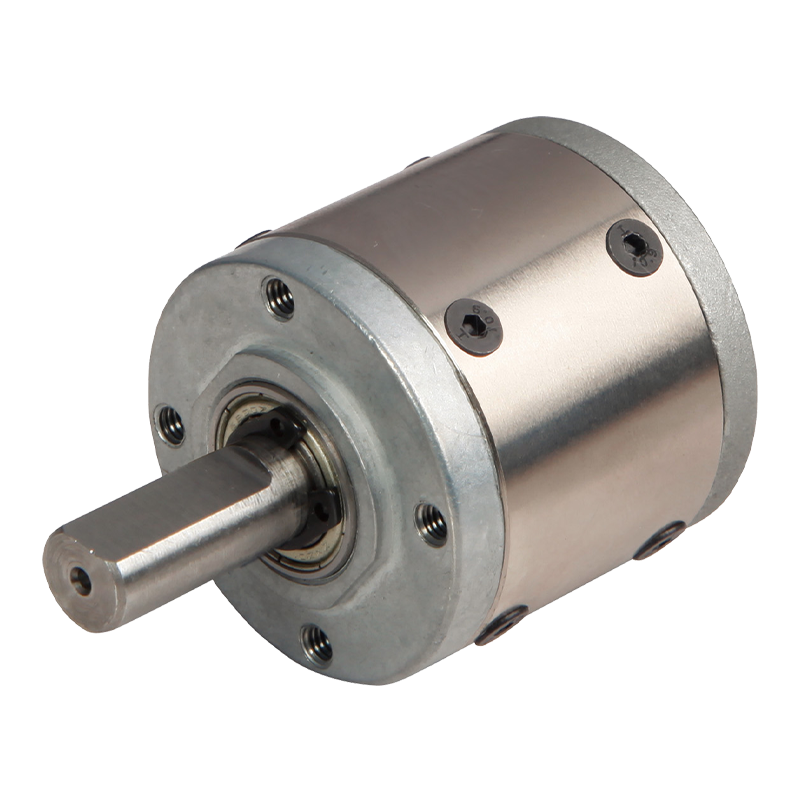

گیربکس سیاره ای 42JX100K 42mm 1-10N.m

گیربکس سیاره ای 42JX100K 42mm 1-10N.m

گیربکس سیاره ای 42JX100K یک گیربکس سیاره ای 42 میلی متری با کارایی بالا است که برای کاربردهای مختلفی که نیاز به کنترل دقیق گشتاور دارند طراحی شده است. حداکثر محدوده بار مجاز این گیربکس از 1 نیوتن متر تا 10 نیوتن متر است که نیازهای بار مختلف را برآورده می کند. مواد دنده داخلی آن از فلز نوع E و پودر فلز نوع F تشکیل شده است که دقت و دوام بالایی را تضمین می کند. یاتاقان های شفت خروجی از یاتاقان های غلتشی و بلبرینگ استفاده می کنند که حداکثر بار شعاعی مجاز 80 نیوتن و حداکثر بار محوری مجاز 30 نیوتن است. بازی شعاعی و بازی محوری به ترتیب در 0.06 میلی متر و 0.3 میلی متر کنترل می شوند که عملکرد و دقت صاف را تضمین می کنند. علاوه بر این، راندمان انتقال این گیربکس با گشتاور تلورانس نامی 1 نیوتن متر و گشتاور تحمل لحظه ای سه برابر گشتاور نامی تا 90 درصد می رسد. محدوده دمای عملیاتی از -10 تا 80 درجه سانتیگراد، با محدوده استفاده از رطوبت نسبی 20٪ تا 85٪ RH است. سرعت ورودی توصیه شده ≤4000rpm است و جهت ورودی و خروجی یکسان است. این پارامترها باعث می شود گیربکس سیاره ای 42JX100K به طور گسترده در اتوماسیون صنعتی، تجهیزات ماشین آلات و سایر زمینه ها قابل استفاده باشد.

  • گیربکس سیاره ای 42JX100K 42mm 1-10N.m
گیربکس سیاره ای موتور 42 میلی متری DC 42JX100K

گیربکس سیاره ای 42 میلی متری،

محدوده بار مجاز: 1 N.m تا 10N.m

گیربکس سیاره ای

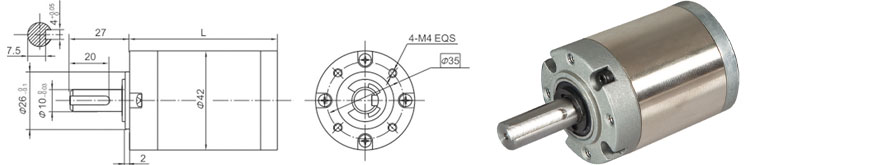

ابعاد

پارامتر

پارامتر نسبت دنده

نسبت دنده

ابعاد L

مرحله 1

3.7 ~ 5.2

31.5

مرحله 2

14 تا 27

42.1

مرحله 3

51 تا 139

52.5

مرحله 4

189 ~ 720

62.9

پارامتر

پارامتر

مرحله 1

مرحله 2

مرحله 3

مرحله 4

راندمان انتقال

90%

81%

73%

66%

گشتاور تحمل نامی

1 نیوتن متر

4 نیوتن متر

8 نیوتن متر

10 نیوتن متر

حداکثر گشتاور تحمل لحظه ای

سه برابر گشتاور نامی

دمای عملیاتی

-10 ~ 80 ℃

رطوبت محیط عملیاتی

20٪ ~ 85٪ RH

سرعت ورودی را توصیه کنید

≤4000 دور در دقیقه

جهت ورودی و خروجی

همان جهت

داده های فنی

مصالح مسکن

نوع E: فلز نوع F: فلز پودری

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (12 میلی متر از فلنج)

≤80N

حداکثر بار محوری شفت

≤30N

بازی شعاعی شفت (نزدیک به فلنج)

≤0.06 میلی متر

بازی محوری شفت

≤0.3 میلی متر

عکس العمل در حالت بدون بار

≤1.5 درجه

نیروی مناسب فشار شفت، حداکثر

≤150N
