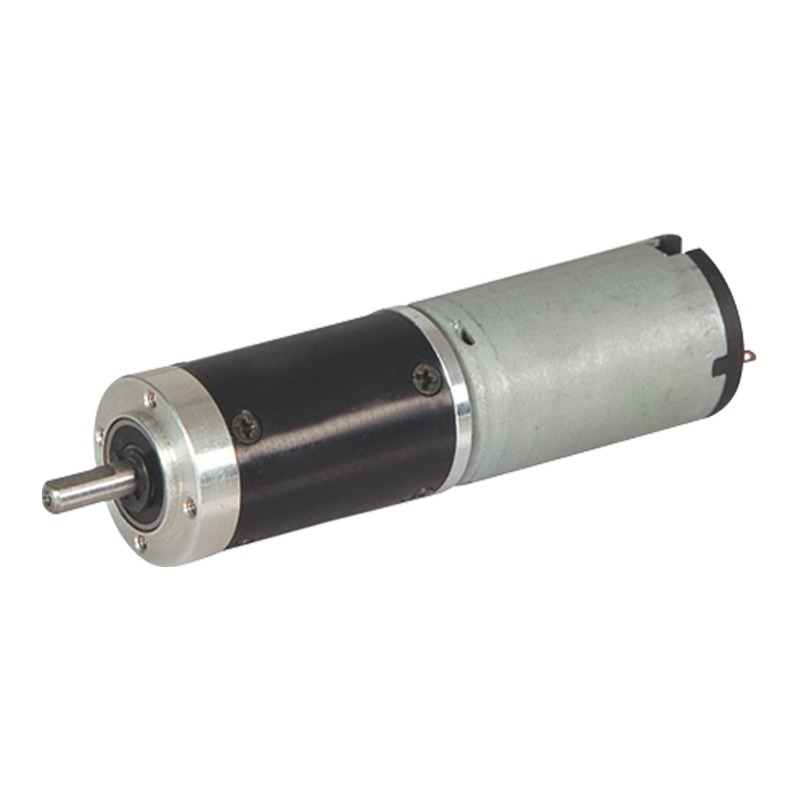

22JN10K/22ZY38 22mm 0.1-1N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

22JN10K/22ZY38 22mm 0.1-1N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

حلقه چرخ دنده داخلی موتور دنده سیاره ای 22JN10K/22ZY38 آهنربای دائمی DC از مواد فلزی با قطر بیرونی 22 میلی متر ساخته شده است. ولتاژ دوگانه 12 ولت و 24 ولت را پشتیبانی می کند، سرعت بی باری 3000-6000 دور در دقیقه دارد و برای سناریوهای مختلف مناسب است.
این محصول ویژگی های محرک ساده موتورهای برس دار DC را با قابلیت تقویت گشتاور بالا سیستم های دنده سیاره ای ترکیب می کند. ویژگی های اصلی عملکرد آن عبارتند از: گشتاور راه اندازی بالا، هزینه کم، کنترل آسان و انعطاف پذیری نگهداری قوی.

  • 22JN10K/22ZY38 22mm 0.1-1N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC
22JN10K/22ZY38

گیربکس سیاره ای OD 22 میلی متری،

محدوده بار مجاز: 0.1N.m~1.0

موتور دنده سیاره ای PM DC (جنس چرخ دنده: پودر فلز)

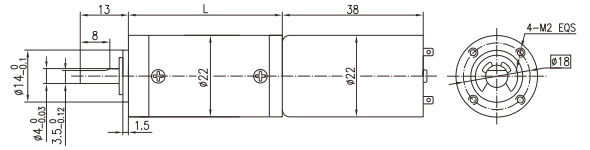

ابعاد

قطر شفت خروجی گیربکس را می توان ساختΦ6، طول شفت را می توان 20. ساخت

اطلاعات فنی موتور

تایپ کنید

رتبه بندی شده است

ولتاژ

VDC

بدون بار

سرعت

r/min

بدون بار

فعلی

mالف

رتبه بندی شده است

سرعت

r/min

رتبه بندی شده است

گشتاور

mN.m

خروجی

قدرت

دبلیو

رتبه بندی شده است

جاری

mالف

غرفه

گشتاور

mN.m

غرفه

جاری

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

اطلاعات فنی موتور دنده

پیکربندی 22ZY38B-1230 (موتور DC 22ZY38B-1230)

نسبت کاهش

4

4.75

16

19

22

64

76

90

107

256

304

تعداد قطار دنده

1

1

2

2

2

3

3

3

3

4

4

طول (L) میلی متر

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

سرعت بدون بار       r/min

750

632

188

158

136

47

39

33

28

12

10

سرعت نامی          r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

گشتاور نامی           N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

حداکثر بار مجاز در مدت زمان کوتاه

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

پیکربندی 22ZY38B-1260 (موتور DC 22ZY38B-1260)

نسبت کاهش

4

4.75

16

19

22

64

76

90

107

256

304

تعداد قطار دنده

1

1

2

2

2

3

3

3

3

4

4

طول (L) میلی متر

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

سرعت بدون بار      r/min

1500

1263

375

316

273

94

79

67

56

23

20

سرعت نامی         r/min

1250

1035

313

263

227

78

66

56

47

20

16

گشتاور نامی          N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

حداکثر بار مجاز در مدت زمان کوتاه

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

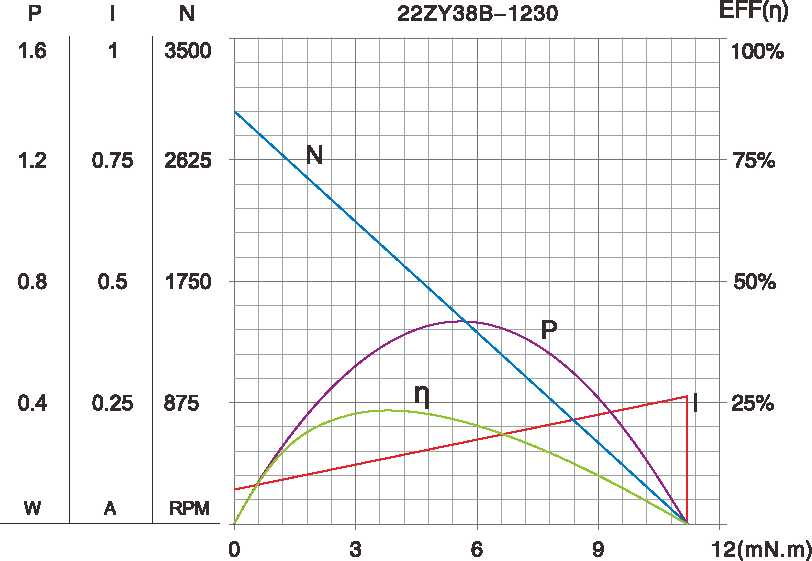

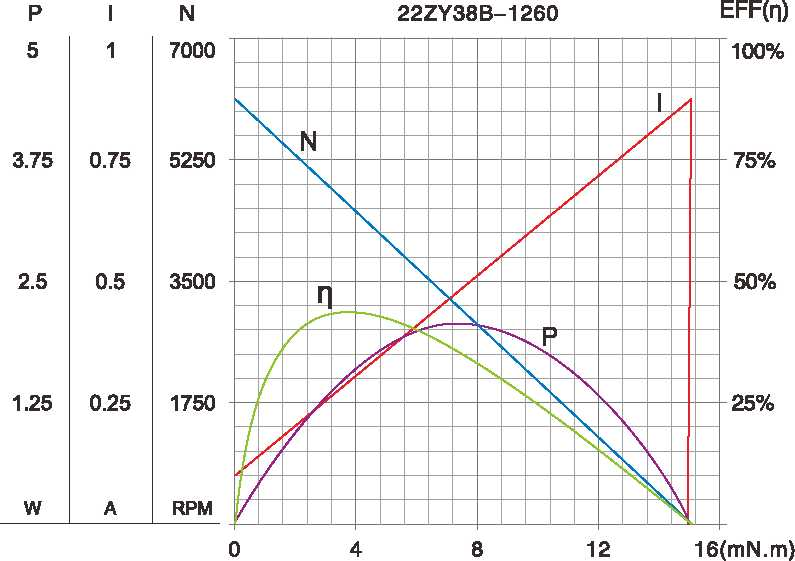

شکل مشخصه موتور

الف-1

پارامترهای فنی ممکن است بدون اطلاع قبلی تغییر کنند.*
