موتور پله ای دنده ای توضیح داده شده است: انواع، گشتاور، و نحوه انتخاب مناسب

یک موتور پله ای استاندارد در حال حاضر یک دستگاه بسیار مفید است - با افزایش دقیق حرکت می کند، بدون ترمز موقعیت خود را حفظ می کند و برای موقعیت یابی اولیه به حسگر بازخوردی نیاز ندارد. اما دسته‌ای از کاربردها وجود دارد که در آن موتور استوک کوتاه می‌آید: بارهایی که به گشتاور بیشتری نسبت به توان تولید موتور نیاز دارند، بارهایی با اینرسی بالا که در برابر شتاب مقاومت می‌کنند، یا وظایف موقعیت‌یابی که در آن زاویه گام اصلی 1.8 درجه به اندازه کافی خوب نیست. یک موتور پله ای دنده ای هر سه این مشکلات را به یکباره با اتصال یک گیربکس مستقیم به شفت موتور حل می کند. نتیجه یک محرک فشرده و یکپارچه است که گشتاور را چند برابر می کند، سرعت را کاهش می دهد، وضوح را بهبود می بخشد و نسبت های اینرسی دشوار را رام می کند - بدون تغییر یک خط کد کنترل. این راهنما توضیح می‌دهد که موتورهای پله‌ای دنده‌ای چگونه کار می‌کنند، انواع دنده‌های موجود چه چیزی را ارائه می‌دهند، چگونه پیکربندی مناسب را انتخاب کنیم، و این موتورها کجا بهترین عملکرد را دارند.

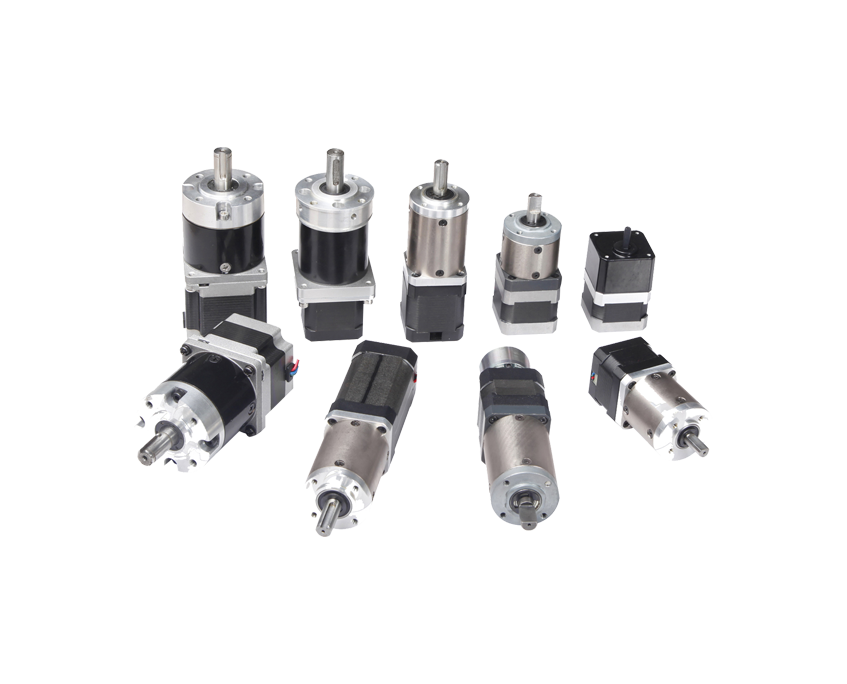

موتور پله ای دنده ای چیست و چگونه کار می کند

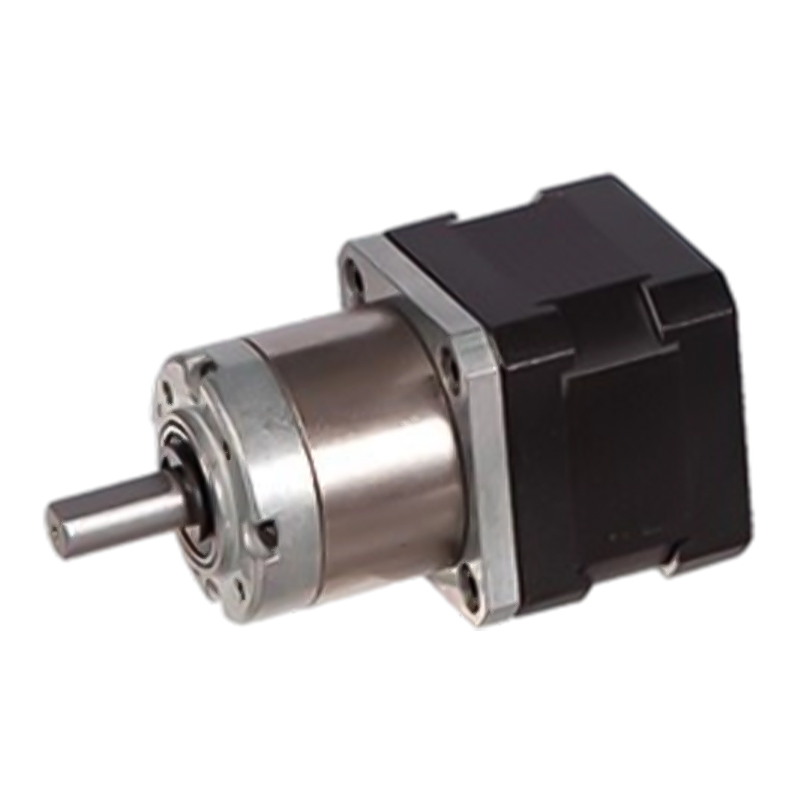

الف موتور پله ای دنده ای یک واحد یکپارچه متشکل از یک موتور پله‌ای - معمولاً یک موتور پله‌ای هیبریدی دو فازی - که مستقیماً با یک گیربکس متصل به شفت خروجی آن ترکیب می‌شود. گیربکس در کارخانه مهندسی و تراز شده است، بنابراین موتور و گیربکس یک فلنج نصب شده را به اشتراک می گذارند و یک رابط مکانیکی یکپارچه را به دستگاه ارائه می دهند. شفت موتور ورودی گیربکس را هدایت می کند. شفت خروجی گیربکس حرکت را با سرعت کاهش یافته و به نسبت افزایش گشتاور به بار منتقل می کند.

بخش استپر موتور همانند یک استپر مستقل عمل می کند: راننده پالس های گام و جهت را ارسال می کند، موتور در هر پالس یک پله (یا میکرو استپ) پیشروی می کند و با شمارش پالس ها موقعیت در حلقه باز ردیابی می شود. گیربکس این رفتار کنترل را تغییر نمی دهد - به سادگی حرکت را در خروجی خود تغییر می دهد. هر قدمی که موتور طی می کند، شفت خروجی را با یک زاویه پله تقسیم بر نسبت دنده جلو می برد. یک موتور 1.8 درجه (200 گام کامل در هر دور) با گیربکس 10:1 زاویه گام موثر 0.18 درجه و 2000 گام در هر دور خروجی تولید می کند. این ضرب رزولوشن یکی از با ارزش ترین ویژگی های عملی پیکربندی موتور پله ای دنده ای است.

تبدیل گشتاور نیز از همین نسبت پیروی می کند. گشتاور خروجی برابر است با گشتاور نگهدارنده موتور ضربدر نسبت دنده و راندمان مکانیکی گیربکس. یک موتور NEMA 17 با گشتاور نگهدارنده 0.5 نیوتن متر و گیربکس 10:1 با راندمان 90 درصد تقریباً 4.5 نیوتن متر را در شفت خروجی ارائه می کند - معادل خروجی یک استپر دنده نشده بسیار بزرگتر و گرانتر. این ضرب گشتاور به این دلیل است که موتور پله ای دنده ای NEMA 17 یا NEMA 23 اغلب می تواند جایگزین موتور غیردنده ای NEMA 34 شود و باعث صرفه جویی در فضای برد و وزن دستگاه شود.

چرا نسبت اینرسی مهم است و چرخ دنده چگونه آن را برطرف می کند

یکی از مهم ترین و کم بحث شده ترین دلایل اضافه کردن گیربکس به موتور پله ای تطبیق اینرسی است. هنگامی که یک موتور پله‌ای بار را به حرکت در می‌آورد، نسبت اینرسی بار به اینرسی روتور تعیین می‌کند که موتور چقدر می‌تواند شتاب، کاهش سرعت و توقف دقیق داشته باشد. اگر اینرسی بار بسیار بزرگتر از اینرسی روتور باشد، موتور برای کنترل بار در حین حرکات دینامیکی تلاش می‌کند، که منجر به اضافه‌شدن (گام‌های برداشته‌شده بیشتر از دستور)، کم‌تر شدن (گام‌های برداشته‌شده کمتر)، یا از دست رفتن گام‌ها می‌شود - همه اشکال خطای موقعیت‌یابی که هدف استفاده از استپر را در وهله اول ناکام می‌گذارند.

الف gearbox reduces the load inertia reflected back to the motor by the square of the gear ratio. A 10:1 gearbox reduces reflected load inertia by a factor of 100. This means a motor that could not reliably control a high-inertia load directly can suddenly do so with confidence through a gearbox. The practical threshold most designers work within is a load-to-rotor inertia ratio of 10:1 or less. At higher ratios, positioning accuracy and dynamic performance degrade. If the calculated ratio without gearing exceeds this threshold, adding a gearbox is often the correct engineering response—more effective and less expensive than simply specifying a larger motor.

یک مزیت رزونانس نیز وجود دارد. موتورهای پله‌ای بدون دنده که در سرعت‌های پایین کار می‌کنند، می‌توانند رزونانس فرکانس متوسط ​​را نشان دهند - ارتعاش و ناپایداری ناشی از تعامل بین فرکانس گام و فرکانس تشدید طبیعی موتور. از آنجایی که یک موتور پله ای دنده ای موتور داخلی خود را با سرعت بالاتری (سرعت ضرب در نسبت دنده) برای تولید همان سرعت خروجی به کار می برد، موتور در امتداد منحنی سرعت-گشتاور خود دورتر از ناحیه تشدید سرعت پایین عمل می کند. این باعث ایجاد حرکت نرمتر و پایدارتر در شفت خروجی نسبت به موتور بدون دنده ای می شود که با همان سرعت نهایی کار می کند.

سه نوع گیربکس اصلی برای موتورهای پله ای

همه گیربکس ها به یک اندازه برای کاربردهای موتور پله ای مناسب نیستند. از آنجایی که از موتورهای پله ای برای موقعیت یابی استفاده می شود - با حرکات دو طرفه، تغییرات بار دینامیکی و الزامات دقیق توقف و نگه داشتن - گیربکس باید با واکنش برگشتی، سختی پیچشی و کارایی به دقت برخورد کند. سه نوع دنده بر بازار سر دنده موتور پله ای تسلط دارند: سیاره ای، خار و کرم. هر کدام مشخصات عملکردی مشخصی دارند.

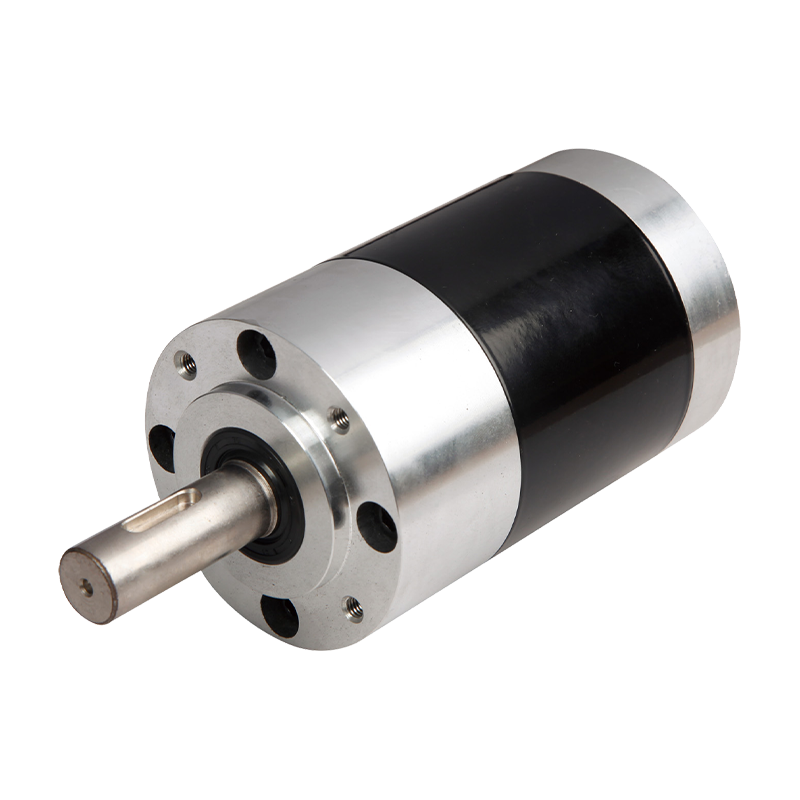

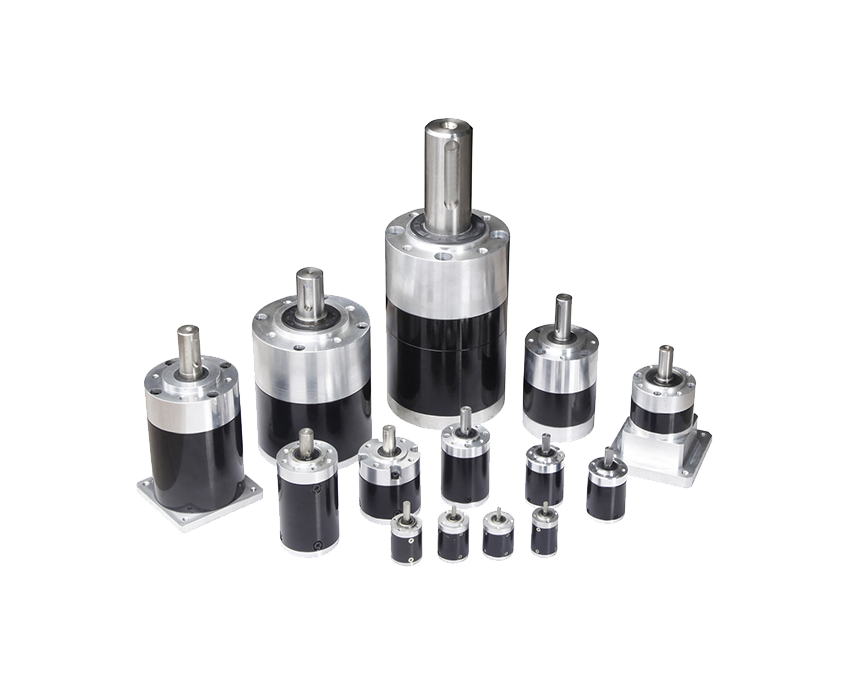

گیربکس های سیاره ای

گیربکس های سیاره ای پرکاربردترین نوع گیربکس برای موتورهای پله ای دنده دقیق هستند. یک مرحله سیاره ای شامل یک چرخ دنده خورشیدی مرکزی است که توسط شفت موتور به حرکت در می آید، چرخدنده های سیاره ای متعددی که به دور خورشید می چرخند در حالی که با یک چرخ دنده حلقه بیرونی ثابت مشبک می شوند و یک حامل که حرکت چرخ دنده سیاره را به شفت خروجی منتقل می کند. از آنجایی که گشتاور در چندین کنتاکت چرخ دنده سیاره ای به طور همزمان توزیع می شود، گیربکس های سیاره ای در یک بسته فشرده و کواکسیال به چگالی گشتاور بالا و سفتی پیچشی بالا دست می یابند - شفت خروجی در امتداد همان محور محور موتور حرکت می کند.

برای موتورهای NEMA 17، گیربکس‌های سیاره‌ای دقیق با عکس‌العمل کمتر از 15 دقیقه قوس الکتریکی در کلاس‌های اقتصادی و کمتر از 3 دقیقه قوس الکتریکی در کلاس‌های با دقت بالا در دسترس هستند. نسبت دنده معمولاً از 3.7:1 تا 100:1 در یک واحد تک مرحله‌ای متغیر است، با پیکربندی‌های دو مرحله‌ای که این میزان را تا 369:1 گسترش می‌دهند. راندمان در هر مرحله معمولاً 90 تا 97 درصد است که به این معنی است که ضرب گشتاور نزدیک به نظری است و تولید گرما در مقایسه با دنده‌های حلزونی کم است. چرخ دنده های سیاره ای برای موتورهای NEMA 23 گشتاور خروجی را تا 15 نیوتن متر و بیشتر ارائه می دهند. موتورهای پله ای دنده سیاره ای NEMA 34 و NEMA 42 به 120 نیوتن متر یا بالاتر می رسند.

گیربکس های اسپور

برای دستیابی به کاهش مورد نیاز، در سر دنده‌های چرخ‌دنده از یک سری چرخ‌دنده‌های مشبک محور موازی استفاده می‌شود. آنها ساده‌تر و ارزان‌تر از واحدهای سیاره‌ای هستند، و راندمان بالاتری (اغلب 95٪ یا بالاتر) ارائه می‌دهند، زیرا هر توری چرخ دنده به جای تماس لغزشی، غلتشی دارد. با این حال، گیربکس‌های خار برای همان نسبت و گشتاور دارای قطر بزرگ‌تر هستند، نسبت به واحدهای سیاره‌ای دقیق (معمولاً 1 تا 3 درجه) عکس‌العمل بیشتری دارند، و کواکسیال نیستند - ممکن است شفت‌های موتور و خروجی آفست شوند. برای کاربردهای حساس به هزینه با نیاز به گشتاور متوسط، چیدمان درایوهای ساده و بدون مشخصات فشاری محکم، موتورهای پله‌ای دنده خار یک انتخاب اقتصادی هستند. آنها معمولاً در چاپگرهای سه بعدی، کاربردهای سبک CNC و اتوماسیون درجه مصرف مصرف کننده استفاده می شوند که در آن چند درجه عکس العمل تأثیر قابل توجهی بر دقت موقعیت یابی ندارد.

گیربکس های کرمی

موتورهای پله ای چرخ دنده حلزونی کنترل دقیق پله ای مبتنی بر پله را با نسبت بالا، درایو زاویه راست و قابلیت قفل شدن خودکار یک گیربکس حلزونی ترکیب می کنند. نسبت‌های 17:1 تا 500:1 در محصولات استاندارد موجود است و استپرهای کرم‌دار را برای کاربردهایی که نیاز به سرعت خروجی بسیار آهسته و بدون چند مرحله دنده دارند، مناسب می‌سازد. ویژگی خود قفل شدن - جایی که بار نمی تواند کرم را به عقب براند - نیاز به ترمز نگهدارنده را در بسیاری از کاربردهای محور عمودی یا نگهدارنده بار از بین می برد. معاوضه ها عبارتند از راندمان پایین تر (بسته به نسبت 40 تا 80 درصد)، تولید گرمای بیشتر در کار مداوم، و واکنش به طور قابل توجهی بیشتر از واحدهای سیاره ای. موتورهای پله‌ای چرخ دنده حلزونی برای محرک‌های دروازه، مراحل بلند کردن خطی، میزهای گردان نمایه‌سازی و سایر کاربردها که در آن نگه‌داشتن موقعیت تحت بار مورد نیاز است و چرخه کاری متناوب است، مناسب هستند.

مقایسه نوع گیربکس برای کاربردهای استپر موتور

مرجع اندازه فریم NEMA و گشتاور خروجی

موتورهای پله ای دنده ای در اندازه های قاب NEMA استاندارد شده اند که ابعاد صفحه موتور و الگوی سوراخ نصب را مشخص می کند. نام NEMA عملکرد الکتریکی یا گشتاور را مشخص نمی کند - این عملکردها بر اساس سیم پیچی و طول موتور متفاوت است - اما فاکتور شکل فیزیکی را مشخص می کند و تعیین سر دنده هایی را که متناسب با بدنه موتور استاندارد هستند آسان می کند.

• NEMA 8 (20mm): کوچکترین اندازه استپر دنده ای کاربردی. در ابزار پزشکی، سیستم‌های توزیع کوچک و روباتیک فشرده که در آن فضا بسیار زیاد است و نیاز به گشتاور کم است، استفاده می‌شود.
• NEMA 11 (28mm): مناسب برای اتوماسیون آزمایشگاهی، میزهای چرخشی کوچک و محرک های فشرده. گیربکس‌های سیاره‌ای با نسبت‌های 100:1 و برگشت به 3 دقیقه قوس در این سایز فریم موجود هستند.
• NEMA 17 (42 میلی متر): محبوب ترین اندازه قاب موتور پله ای دنده ای در چاپ سه بعدی، CNC رومیزی، روباتیک و اتوماسیون صنعتی سبک. گیربکس های سیاره ای برای NEMA 17 گشتاور خروجی تا 3 نیوتن متر و نسبت های 3.7:1 تا 369:1 را ارائه می دهند. صفحه مربع 42 میلی متری به طور گسترده توسط اکوسیستم های طراحی مکانیکی پشتیبانی می شود.
• NEMA 23 (57mm): استاندارد اتوماسیون صنعتی سبک، نوار نقاله، فیدر و تجهیزات CNC میان رده. موتورهای پله ای NEMA 23 دنده سیاره ای به گشتاور خروجی تا 15 نیوتن متر یا بیشتر دست می یابند. یک استپر دنده ای NEMA 23 در 10:1 اغلب می تواند با هزینه کمتر و ردپای کمتر جایگزین موتور غیردنده ای NEMA 34 شود.
• NEMA 34 (86mm) و NEMA 42 (110mm): در روترهای CNC سنگین، تجهیزات اتوماسیون صنعتی و سیستم های موقعیت یابی با گشتاور بالا استفاده می شود. موتورهای سیاره ای NEMA 34 به گشتاور خروجی تا 120 نیوتن متر دست می یابند. پیکربندی‌های NEMA 42 این را بیشتر گسترش می‌دهند.

زمینه های کاربردی کلیدی برای موتورهای پله ای دنده ای

ترکیبی از کنترل مبتنی بر گام حلقه باز، گشتاور خروجی بالا، وضوح موثر خوب، و بسته بندی فشرده یکپارچه، موتورهای پله ای دنده ای را به محرک ترجیحی در طیف گسترده ای از صنایع تبدیل می کند.

اتوماسیون صنعتی و رباتیک

موتورهای پله‌ای چرخ‌دنده، محرک‌های استاندارد در روبات‌های دکارتی، سیستم‌های دروازه‌ای، شاخص‌های چرخشی و ماشین‌های انتخاب و جابجایی هستند. موتور پله ای دنده سیاره ای در اندازه NEMA 23 یا NEMA 34 گشتاور و وضوح مورد نیاز برای موقعیت یابی دقیق محور را بدون هزینه سیستم سروو فراهم می کند. رابط گام و جهت خود شامل طراحی کنترلر را ساده می کند - اکثر PLC ها و کنترل کننده های حرکتی می توانند مستقیماً بدون زیرساخت بازخورد اضافی یک درایور پله ای را هدایت کنند.

ابزار پزشکی و آزمایشگاهی

سیستم‌های توزیع مایع، پمپ‌های سرنگ، مراحل نمونه ابزار تحلیلی و تجهیزات تشخیصی از موتورهای پله‌ای دنده‌ای فشرده استفاده می‌کنند - اغلب NEMA 11 یا NEMA 17 با گیربکس‌های سیاره‌ای - که در آن مکان‌یابی دقیق و قابل تکرار در یک بسته کوچک بسیار مهم است. توانایی حفظ موقعیت بدون مصرف مداوم نیرو در وسایلی که با باتری کار می‌کنند یا با حرارت کم که در آن‌ها انرژی موتور باید در دوره‌های بیکاری به حداقل برسد، ارزشمند است.

چاپ سه بعدی و CNC رومیزی

درایوهای اکسترودر و درایوهای پیچ محور Z در پرینترهای سه بعدی معمولاً از موتورهای پله ای دنده سیاره ای NEMA 17 استفاده می کنند تا گشتاور موجود برای فشار دادن رشته یا بلند کردن سر چاپ در برابر گرانش را چند برابر کنند. وضوح بهبود یافته از نسبت دنده همچنین کنترل ارتفاع لایه ظریف تری را در پیچ سرب بدون تغییر به پیکربندی راننده با گام های بالاتر امکان پذیر می کند.

ماشین آلات بسته بندی

نوار نقاله های نمایه ساز، اعمال کننده های برچسب، گشتاورهای درپوش و سرهای پرکننده در خطوط بسته بندی از موتورهای پله ای دنده ای برای موقعیت یابی قابل برنامه ریزی و تکرارپذیر خود و توانایی آنها در حفظ موقعیت بین حرکت ها بدون ترمز دستی جداگانه استفاده می کنند. موتورهای پله ای چرخ دنده حلزونی به طور خاص در ایستگاه های پر کردن و دربندی عمودی استفاده می شوند که در آن هنگام خاموش شدن موتور، بار نباید به عقب برگردد.

اپراتورها و عملگرها

موتورهای پله‌ای چرخ دنده حلزونی برای محرک‌های دروازه، در و سوپاپ خودکار مناسب هستند که خاصیت قفل خودکار مکانیزم را بدون جریان نگهدارنده مداوم موتور در موقعیت خود نگه می‌دارد. نسبت کاهش بالا به یک موتور کوچک اجازه می دهد تا گشتاور مورد نیاز برای حرکت دریچه های سنگین یا غلبه بر مکانیزم های سوپاپ فنری را بدون بدنه موتور بزرگ تولید کند.

نحوه انتخاب موتور پله ای دنده ای مناسب

انتخاب صحیح یک موتور پله ای دنده ای مستلزم کار بر روی چندین پارامتر وابسته به هم در یک ترتیب خاص است. نادیده گرفتن مراحل - به ویژه بررسی اینرسی و ارزیابی چرخه وظیفه حرارتی - منجر به موتوری می شود که روی نیمکت کار می کند اما در سرویس از کار می افتد.

ابتدا Load and Motion Profile را تعریف کنید

قبل از مشاهده هر برگه اطلاعات موتور، الزامات کاربردی را تعیین کنید: گشتاور خروجی مورد نیاز (شامل ضریب سرویس برای بارهای اوج و شتاب)، سرعت خروجی مورد نیاز در RPM، مشخصات حرکت (زمان شتاب، سفر، زمان کاهش سرعت)، و چرخه کار (درصد زمانی که موتور به طور فعال در حال حرکت در مقابل نگه داشتن یا بدون انرژی است). این پارامترها هر تصمیم انتخاب پایین دستی را تعیین می کنند. گشتاور خروجی و سرعت با هم نیاز به توان مکانیکی را تعریف می کنند. چرخه وظیفه تعیین می کند که آیا درجه بندی های حرارتی به محدودیت های الزام آور تبدیل می شوند یا خیر.

نسبت دنده و اندازه موتور را با هم انتخاب کنید

نسبت دنده باید طوری انتخاب شود که سرعت کار موتور در قسمت بالایی محدوده سرعت قابل استفاده آن قرار گیرد - معمولاً 200 تا 600 دور در دقیقه برای اکثر موتورهای پله ای هیبریدی - جایی که منحنی گشتاور-سرعت هنوز نسبتاً صاف است. کارکردن موتور در سرعت های بسیار پایین (زیر 100 دور در دقیقه بدون دنده) آن را در ناحیه مستعد تشدید قرار می دهد و حرکت پایدار کمتری نسبت به راه اندازی سریع تر آن از طریق گیربکس ارائه می دهد. هنگامی که سرعت موتور هدف تعیین شد، نسبت به سادگی تقسیم سرعت موتور بر سرعت خروجی مورد نیاز است. بررسی کنید که گشتاور خروجی حاصل (گشتاور نگهدارنده موتور × نسبت دنده × راندمان) با نیاز بار از جمله ضریب سرویس مطابقت دارد. اگر اینطور نیست، اندازه قاب موتور را افزایش دهید یا نسبت را افزایش دهید.

نسبت اینرسی بار به روتور را بررسی کنید

اینرسی بار (شامل شفت خروجی گیربکس، کوپلینگ و تمام اجزای مکانیکی بین خروجی گیربکس و بار نهایی) را محاسبه کرده و بر اینرسی روتور موتور انتخاب شده تقسیم کنید. اینرسی بار منعکس شده (اینرسی بار تقسیم بر نسبت دنده به مجذور) چیزی است که برای موتور مهم است. برای عملکرد دینامیکی پایدار، سعی کنید نسبت اینرسی به روتور منعکس شده را زیر 10:1 نگه دارید. اگر نسبت بیشتر از این باشد، یا نسبت دنده را افزایش دهید یا موتوری با اینرسی روتور بزرگتر انتخاب کنید. موتورهای پله ای چرخ دنده حلقه بسته با بازخورد رمزگذار می توانند نسبت اینرسی بالاتری را نسبت به سیستم های حلقه باز تحمل کنند، زیرا کنترل کننده می تواند مراحل از دست رفته را شناسایی و تصحیح کند.

ارزیابی واکنش در برابر الزامات برنامه

پس‌لش، بازی زاویه‌ای در شفت خروجی است که موتور جهت معکوس را تغییر می‌دهد - شافت خروجی تا زمانی که فاصله توری چرخ دنده بالا نیاید حرکت نمی‌کند. در کاربردهایی که بار همیشه در یک جهت حرکت می کند (پمپ های توزیع کننده، نوار نقاله های یک طرفه)، واکنش برگشتی اثر عملی ندارد. در کاربردهای موقعیت یابی دو جهته، واکنش برگشتی مستقیماً دقت موقعیت یابی قابل تکرار را محدود می کند. گیربکس‌های سیاره‌ای اقتصادی در حدود 50 دقیقه قوس واکنش نشان می‌دهند. درجه های دقیق سیاره ای این را به 15 دقیقه قوس کاهش می دهد. نمرات با دقت بالا به 3 دقیقه قوس یا کمتر می رسند. سخت‌ترین درجه ضربه‌ای را که برنامه واقعاً به آن نیاز دارد، مشخص کنید - نه محکم‌ترین در دسترس - زیرا گیربکس‌های با دقت بالا هزینه قابل توجهی را به همراه دارند.

رابط مکانیکی گیربکس را تأیید کنید

بررسی کنید که قطر شافت خروجی گیربکس انتخابی، مشخصات راه کلید، حداکثر بار شعاعی مجاز و حداکثر بار محوری مجاز با کوپلینگ یا قطعه محرکه سازگار است. گیربکس‌های موتورهای پله‌ای دارای بار مجاز شعاعی و محوری هستند که اگر از آن بیشتر شود، سایش یاتاقان را تسریع کرده و عمر گیربکس را کاهش می‌دهد. اگر برنامه بارهای بیش از حد (شعاعی) قابل توجهی را تحمیل می کند - مانند چرخ دنده پینیون یا قرقره تسمه که مستقیماً روی محور خروجی بدون پشتیبانی اضافی نصب شده است - مطمئن شوید که درجه یاتاقان گیربکس بار را با سرعت عملیاتی سازگار می کند.
