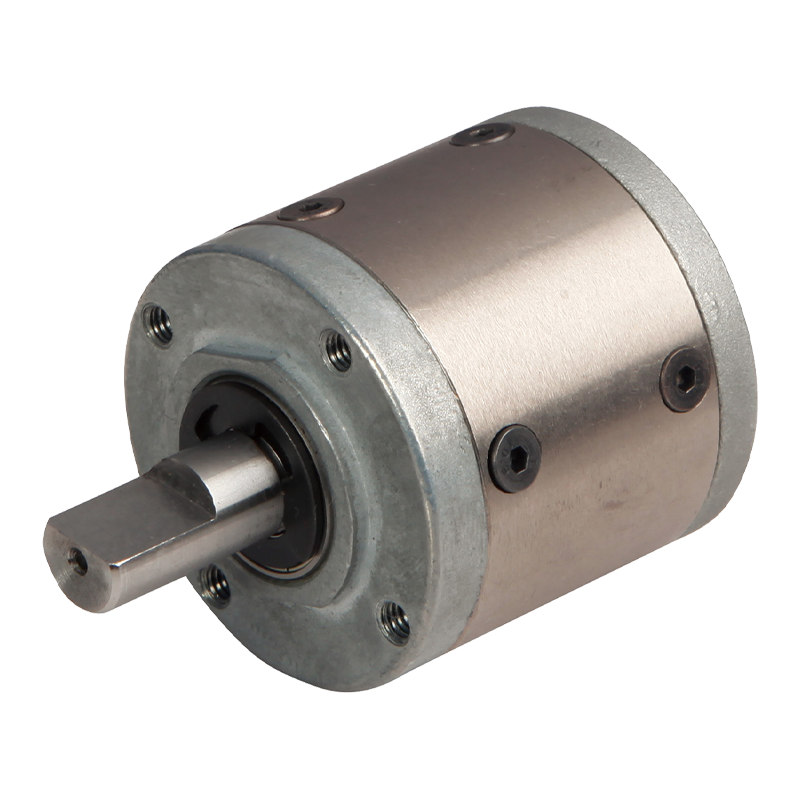

گیربکس سیاره ای 42JX150K 42mm 2-15N.m

گیربکس سیاره ای 42JX150K 42mm 2-15N.m

42JX150K یک کاهنده سیاره ای با کارایی بالا با قطر بیرونی 423 میلی متر است که محدوده گشتاور 2N.m ~ 15N.m و دمای عملیاتی -10℃~80℃ را می دهد.
ساختار قطار دنده سیاره‌ای جعبه دنده سیاره‌ای، چندین چرخ دنده را قادر می‌سازد تا در یک فضای محدود با یکدیگر مشبک شوند تا به انتقال نیرو و کاهش سرعت و افزایش گشتاور دست یابند. در مقایسه با گیربکس های شافت موازی سنتی، با نسبت انتقال و ظرفیت بار یکسان، می توان حجم گیربکس سیاره ای را 30٪ تا 50٪ کاهش داد و وزن آن نیز سبک تر است، که نصب و چیدمان آن در تجهیزات محدود به فضا آسان است. چرخ‌های سیاره‌ای متعدد بار را به اشتراک می‌گذارند و نیروی وارد بر هر چرخ دنده را نسبتاً کم می‌کنند. در همان زمان، چرخ دنده معمولاً از فولاد آلیاژی با استحکام بالا ساخته می شود، پس از خاموش کردن، سنگ زنی و سایر فرآیندها، سختی سطح دندان بالا است، مقاومت در برابر سایش خوب است، می تواند بارهای گشتاور و ضربه بزرگ را تحمل کند، مناسب برای موارد انتقال سنگین.

  • گیربکس سیاره ای 42JX150K 42mm 2-15N.m
گیربکس سیاره ای 42 میلی متری 42JX150K

کاهنده سیاره ای Φ42

محدوده گشتاور مجاز: 2N.m~15N.m

گیربکس سیاره ای

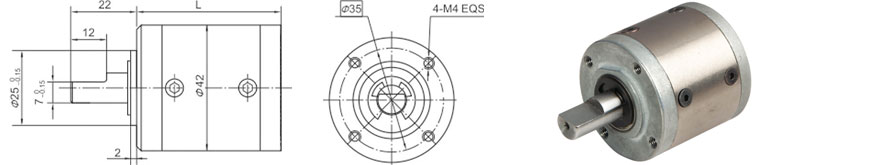

ابعاد

پارامتر

پارامتر نسبت دنده

نسبت دنده

ابعاد L

مرحله 1

3.5 ~ 6.0

32.5

مرحله 2

14 تا 30

39.2

مرحله 3

49 تا 144

46

مرحله 4

172 تا 504

52.5

پارامتر

پارامتر

مرحله 1

مرحله 2

مرحله 3

مرحله 4

راندمان انتقال

90%

81%

73%

66%

گشتاور تحمل نامی

2 نیوتن متر

4 نیوتن متر

8 نیوتن متر

15 نیوتن متر

حداکثر گشتاور تحمل لحظه ای

سه برابر گشتاور نامی

دمای عملیاتی

-10 ~ 80 ℃

رطوبت محیط عملیاتی

20٪ ~ 85٪ RH

سرعت ورودی را توصیه کنید

≤4000 دور در دقیقه

جهت ورودی و خروجی

همان جهت

داده های فنی

مصالح مسکن

فلز

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (12 میلی متر از فلنج)

≤80N

حداکثر بار محوری شفت

≤30N

بازی شعاعی شفت (نزدیک به فلنج)

≤0.06 میلی متر

بازی محوری شفت

≤ 0.3 میلی متر

عکس العمل در حالت بدون بار

≤1.5 درجه

نیروی مناسب فشار شفت، حداکثر

≤150N
