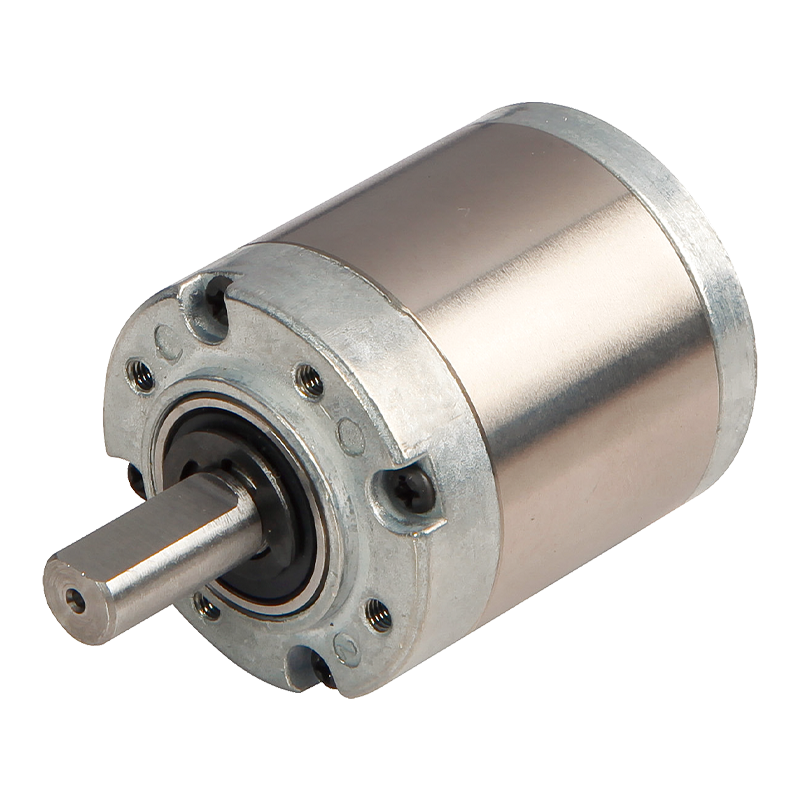

گیربکس سیاره ای 36JX30K 36mm 0.3-3N.m

گیربکس سیاره ای 36JX30K 36mm 0.3-3N.m

گیربکس سیاره ای 36JX30K یک گیربکس سیاره ای 36 میلی متری با کارایی بالا است که برای کاربردهای مختلفی که نیاز به کنترل دقیق گشتاور دارند طراحی شده است. گیربکس محدوده بار مجاز 0.3N.m تا 3.0N.m را امکان پذیر می کند و کارایی و دوام انتقال را ارائه می دهد. مواد دنده داخلی آن از متالورژی پودر فلز ساخته شده است، در حالی که بدنه از مواد فلزی نوع F استفاده می کند که استحکام و قابلیت اطمینان محصول را تضمین می کند. یاتاقان شفت خروجی از یاتاقان های غلتشی با حداکثر بار شعاعی مجاز 50 نیوتن و حداکثر بار محوری مجاز 30 نیوتن استفاده می کند. بازی شعاعی و بازی محوری به ترتیب در 0.07 میلی متر و 0.3 میلی متر کنترل می شوند و عملکرد صاف و دقت را تضمین می کنند. به‌علاوه، در حالت بی‌باری، ضربه از 1.5 درجه تجاوز نمی‌کند و حداکثر نیروی فشار شفت 120 نیوتن است که پایداری و ایمنی را بیشتر می‌کند. گیربکس دارای پارامترهای نسبت دنده شامل مرحله یک، دو، سه و چهار است که مربوط به ابعاد L و راندمان انتقال مختلف است و نیازهای سناریوهای کاربردی مختلف را برآورده می کند. محدوده دمای عملیاتی از -10 درجه سانتیگراد تا 80 درجه سانتیگراد، با رطوبت نسبی 20٪ تا 85٪ RH است. سرعت ورودی توصیه شده از 4000 دور در دقیقه تجاوز نمی کند و جهت ورودی و خروجی یکسان است.

  • گیربکس سیاره ای 36JX30K 36mm 0.3-3N.m
گیربکس سیاره ای 36 میلی متری 36JX30K

گیربکس سیاره ای 36 میلی متری،

محدوده بار مجاز: 0.3N.m تا 3.0N.m

گیربکس سیاره ای

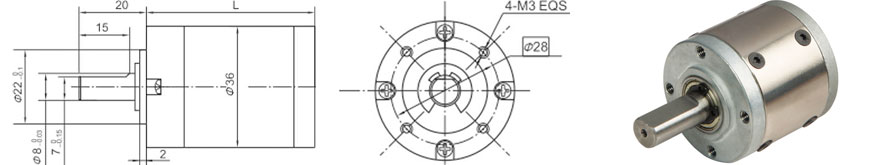

ابعاد

پارامتر

پارامتر نسبت دنده

نسبت دنده

ابعاد L

مرحله 1

3.7 ~ 5.2

26.5

مرحله 2

14 تا 27

33.6

مرحله 3

51 تا 139

40.5

مرحله 4

189 ~ 720

47.4

پارامتر

پارامتر

مرحله 1

مرحله 2

مرحله 3

مرحله 4

راندمان انتقال

90%

81%

73%

66%

گشتاور تحمل نامی

0.3 نیوتن متر

1.2 نیوتن متر

2.5 نیوتن متر

3.0 نیوتن متر

حداکثر گشتاور تحمل لحظه ای

سه برابر گشتاور نامی

دمای عملیاتی

-10 ~ 80 ℃

رطوبت محیط عملیاتی

20٪ ~ 85٪ RH

سرعت ورودی را توصیه کنید

≤4000 دور در دقیقه

جهت ورودی و خروجی

همان جهت

داده های فنی

مصالح مسکن

نوع E: فلز نوع F: فلز پودری

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (10 میلی متر از فلنج)

≤50N

حداکثر بار محوری شفت

≤30N

بازی شعاعی شفت (نزدیک به فلنج)

≤0.07 میلی متر

بازی محوری شفت

≤0.3 میلی متر

عکس العمل در حالت بدون بار

≤1.5 درجه

نیروی مناسب فشار شفت، حداکثر

≤120N
