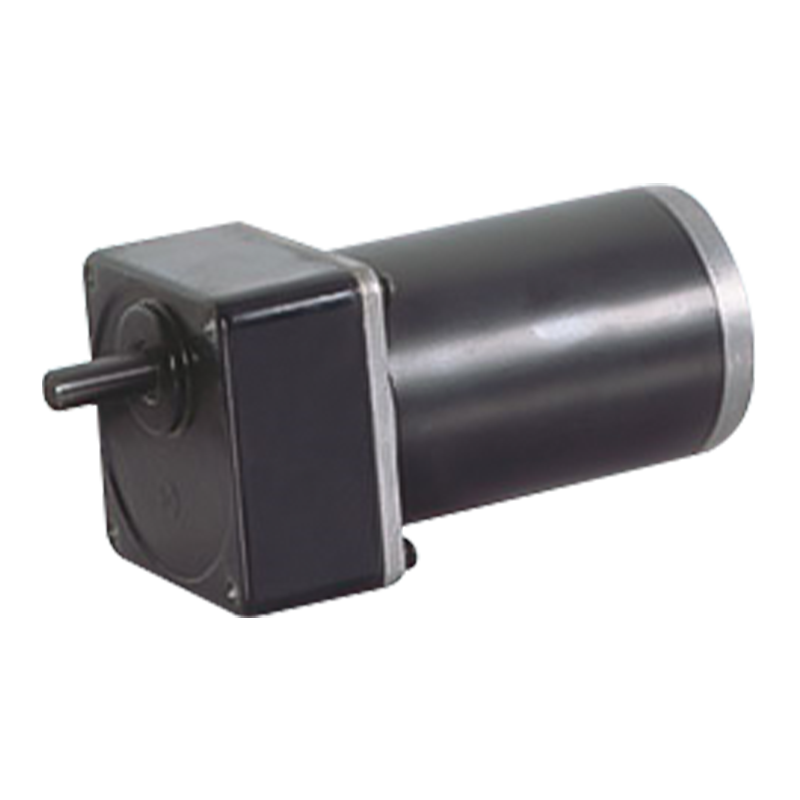

80JB100K/80ZY115 PWM 10N.m مغناطیس دائمی موتور دنده خار خاردار DC

80JB100K/80ZY115 PWM 10N.m مغناطیس دائمی موتور دنده خار خاردار DC

80JB100K/80ZY115 یک گیربکس سیاره ای 80 میلی متری با کارایی بالا است که برای طیف وسیعی از کاربردها که نیاز به کنترل دقیق گشتاور دارند طراحی شده است. با بار مجاز 10 نیوتن متر، گیربکس کارایی و دوام انتقال را ارائه می دهد.
سرعت را می توان مستقیماً با تنظیم ولتاژ ورودی کنترل کرد و تنظیم سرعت ساده است (مانند تنظیم ولتاژ PWM)، بدون الگوریتم های کنترل پیچیده و برای الزامات تنظیم سرعت کم هزینه مناسب است. همراه با سنسور موقعیت مناسب و سیستم کنترل، موتور دنده موازی برس خورده می تواند به کنترل موقعیت دقیق تری دست یابد. در پیوند موقعیت یابی خط تولید خودکار، قطعات مکانیکی را می توان با دقت در موقعیت مشخص شده قرار داد و درجه اتوماسیون و دقت تولید را بهبود بخشید.

  • 80JB100K/80ZY115 PWM 10N.m مغناطیس دائمی موتور دنده خار خاردار DC
80JB100K/80ZY115

فلنج بار مجاز: 10N.m

موتور چرخ دنده PM DC Spur

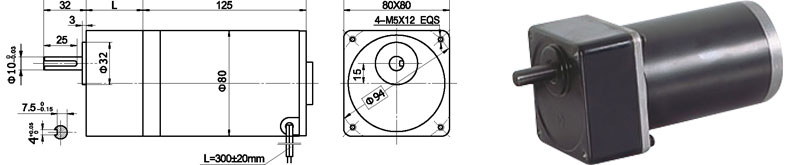

ابعاد

گیربکس یکپارچه 80 میلی متری، با گشتاور نامی تا 10.0 نیوتن متر، چرخ دنده های فولادی آلیاژی، همه مجهز به بلبرینگ.

اطلاعات فنی موتور

تایپ کنید

ولتاژ نامی VDC

سرعت بدون بار r/min

جریان بی بار A

سرعت نامی r/min

گشتاور نامی N.m

توان خروجی W

جریان نامی A

Stall Torque N.m

استال جریان A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

اطلاعات فنی موتور دنده

پیکربندی موتور DC 80ZY115-2420 (موتور DC 80ZY115-2420)

نسبت کاهش

3

5

7.5

10

12.5

15

25

30

50

تعداد قطار دنده

2

2

2

2

2

2

3

3

3

طول (L) میلی متر

32

32

32

32

32

32

43

43

43

سرعت بدون بار r/min

667

400

267

200

160

133

80

67

40

سرعت نامی r/min

567

340

227

170

136

113

68

57

34

گشتاور نامی N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

حداکثر بار مجاز در زمان کوتاه N.m

15

15

15

15

15

15

30

30

30

جهت چرخش

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

پیکربندی موتور DC 80ZY115-2430 (موتور DC 80ZY115-2430)

نسبت کاهش

3

5

7.5

10

12.5

15

25

30

50

تعداد قطار دنده

2

2

2

2

2

2

3

3

3

طول (L) میلی متر

32

32

32

32

32

32

43

43

43

سرعت بدون بار r/min

1000

600

400

300

240

200

120

100

60

سرعت نامی r/min

800

520

347

260

208

173

104

87

52

گشتاور نامی N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

حداکثر بار مجاز در زمان کوتاه N.m

15

15

15

15

15

15

30

30

30

جهت چرخش

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

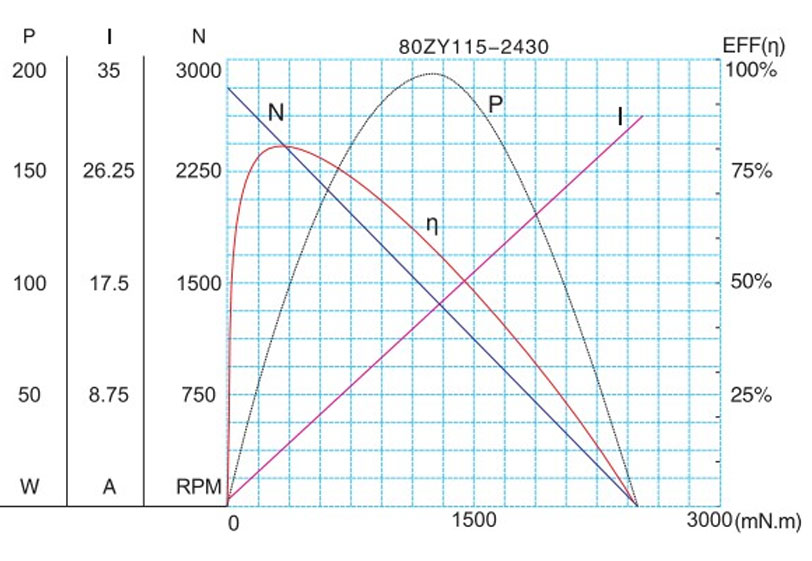

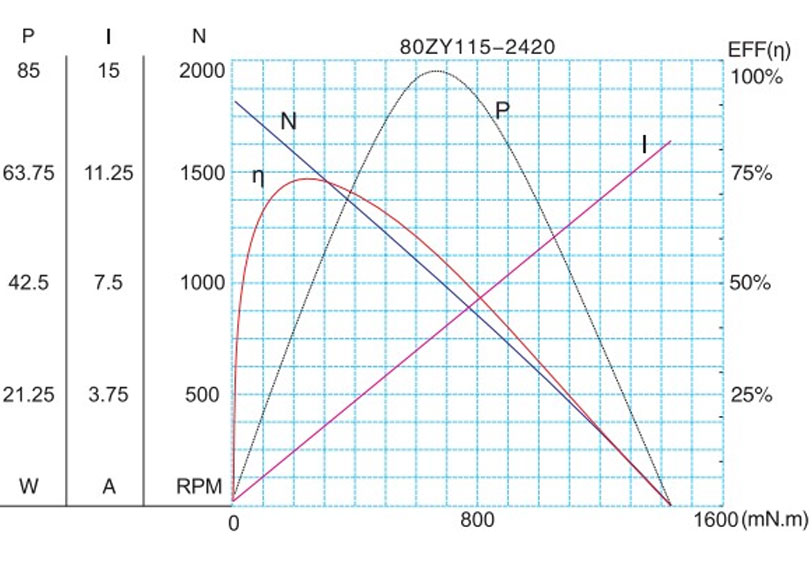

شکل مشخصه موتور

F-13

پارامترهای فنی ممکن است بدون اطلاع قبلی تغییر کنند.*
