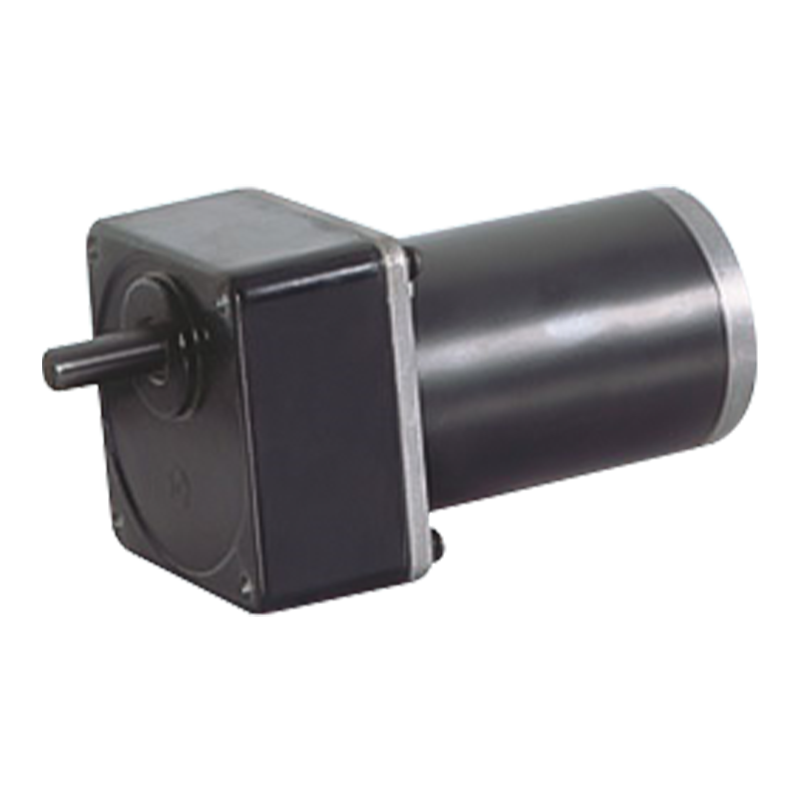

104JB300K/80ZY125 12v/24v 104mm 30N.m مغناطیس دائمی موتور دنده خار خاردار DC

104JB300K/80ZY125 12v/24v 104mm 30N.m مغناطیس دائمی موتور دنده خار خاردار DC

104JB300K/80ZY125 یک کاهنده دنده یکپارچه با قطر خارجی 104 میلی متر است که امکان بارگذاری 30 نیوتن متر را فراهم می کند و برای محیط های ولتاژ دوگانه 12 ولت / 24 ولت مناسب است.
همراه با سنسور موقعیت مناسب و سیستم کنترل، موتور دنده موازی برس خورده می تواند به کنترل موقعیت دقیق تری دست یابد. در پیوند موقعیت یابی خط تولید خودکار، قطعات مکانیکی را می توان به طور دقیق در موقعیت مشخص قرار داد و درجه اتوماسیون و دقت تولید را بهبود بخشید. ساختار فشرده و اندازه محوری کوچک گیربکس شفت موازی برای سناریوهای با فضای محدود (مانند ربات های کوچک، لوازم خانگی و غیره) مناسب است. انتقال دنده موازی صاف، کم سر و صدا است، می تواند توان خروجی پایدارتری را ارائه دهد، به طوری که تجهیزات پایدارتر و قابل اطمینان تر عمل می کند، مناسب برای تجهیزات با نیازهای پایداری عملیاتی بالا.

  • 104JB300K/80ZY125 12v/24v 104mm 30N.m مغناطیس دائمی موتور دنده خار خاردار DC
104JB300K/80ZY125

محدوده بار مجاز: 30N.m

موتور چرخ دنده PM DC Spur

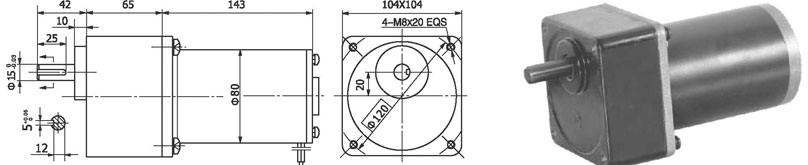

ابعاد

گیربکس یکپارچه 104 میلی متری، با گشتاور نامی تا 30.0 نیوتن متر، چرخ دنده های فولادی آلیاژی، همه مجهز به بلبرینگ.

اطلاعات فنی موتور

تایپ کنید

ولتاژ نامی VDC

سرعت بدون بار r/min

جریان بی بار A

سرعت نامی r/min

گشتاور نامی N.m

توان خروجی W

جریان نامی A

Stall Torque N.m

استال جریان A

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

اطلاعات فنی موتور دنده

پیکربندی موتور DC 80ZY125-2420

نسبت کاهش

3

5

7.5

10

12.5

20

25

30

50

75

تعداد قطار دنده

2

2

2

3

3

3

3

3

4

4

طول (L) میلی متر

65

65

65

65

65

65

65

65

65

65

سرعت بدون بار r/min

667

400

267

160

160

100

80

67

40

27

سرعت نامی r/min

567

340

227

136

136

85

68

57

34

23

گشتاور نامی N.m

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

حداکثر بار مجاز در زمان کوتاه N.m

10

10

10

30

30

30

30

30

60

60

جهت چرخش

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

پیکربندی موتور DC 80ZY125-2435

نسبت کاهش

3

5

7.5

10

12.5

20

25

30

50

75

تعداد قطار دنده

2

2

2

3

3

3

3

3

4

4

طول (L) میلی متر

65

65

65

65

65

65

65

65

65

65

سرعت بدون بار r/min

1167

700

467

350

280

175

140

117

70

47

سرعت نامی r/min

1000

600

400

300

240

150

120

100

60

40

گشتاور نامی N.m

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

حداکثر بار مجاز در زمان کوتاه N.m

10

10

10

30

30

30

30

30

60

60

جهت چرخش

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

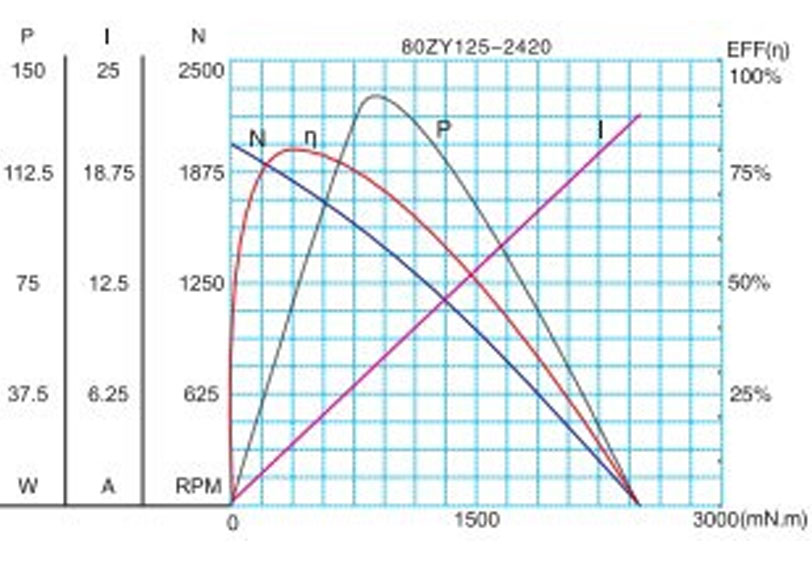

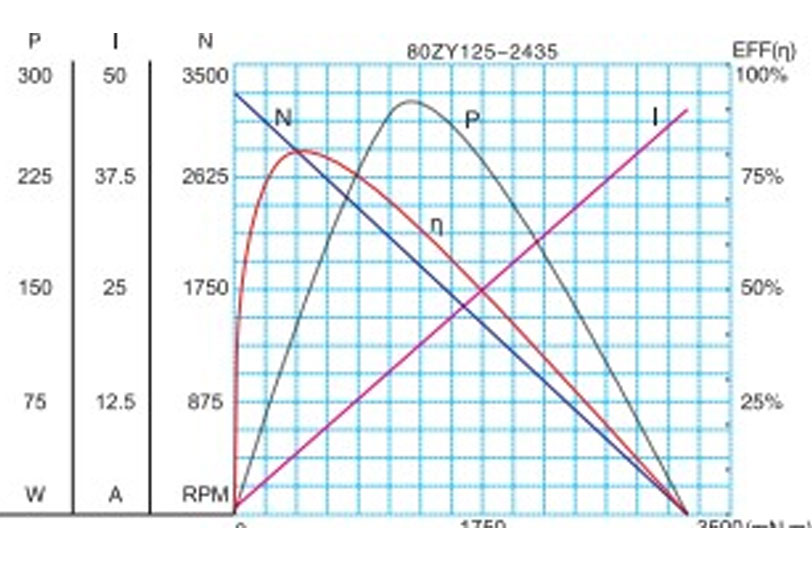

شکل مشخصه موتور

F-15

پارامترهای فنی ممکن است بدون اطلاع قبلی تغییر کنند.*
