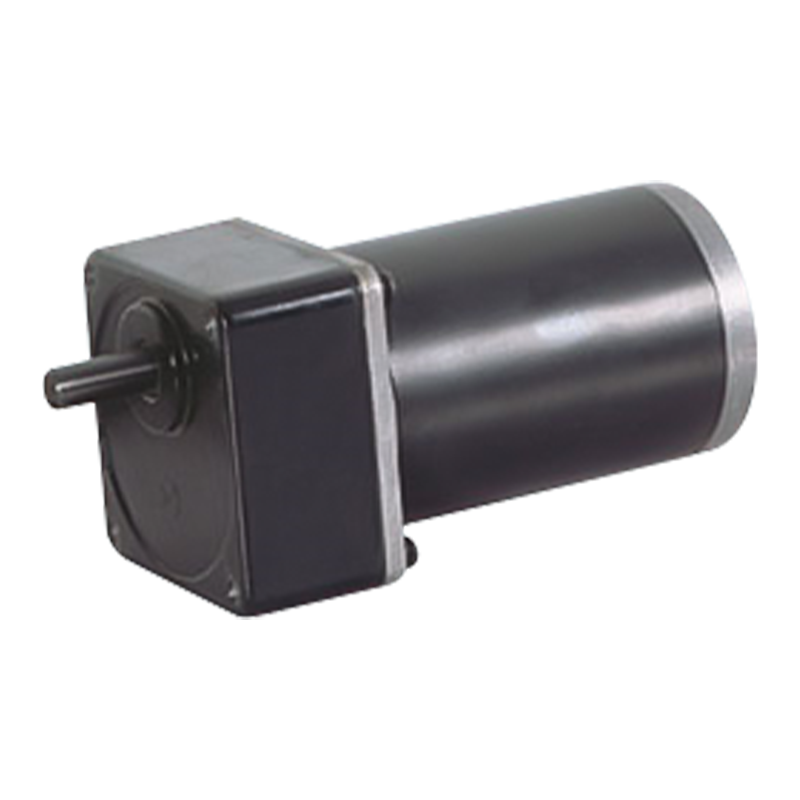

80JB100K/80ZY100 2000-3000 دور در دقیقه 10 نیوتن متر مغناطیس دائمی موتور دنده خار خار دار DC

80JB100K/80ZY100 2000-3000 دور در دقیقه 10 نیوتن متر مغناطیس دائمی موتور دنده خار خار دار DC

موتور دنده DC آهنربای دائم 80JB100K/80ZY100 بار 10 نیوتن متر، سرعت بی باری 2000-3000 دور در دقیقه و قطر بیرونی 80 میلی متر را امکان پذیر می کند.
با توجه به الزامات کاربردی واقعی، موتور دنده موازی برس خورده را می توان به راحتی گسترش و ارتقا داد. به عنوان مثال، با افزایش تعداد مراحل گیربکس یا تغییر نسبت دنده، می توان گشتاور خروجی را بیشتر افزایش داد یا محدوده سرعت را برای انطباق با نیازهای مختلف کاری تنظیم کرد. در عین حال، عملکرد موتور را می توان با افزودن دستگاه های کمکی مانند رمزگذار و ترمز نیز افزایش داد.

  • 80JB100K/80ZY100 2000-3000 دور در دقیقه 10 نیوتن متر مغناطیس دائمی موتور دنده خار خار دار DC
80JB100K/80ZY100

محدوده بار مجاز: 10N.m

موتور چرخ دنده PM DC Spur

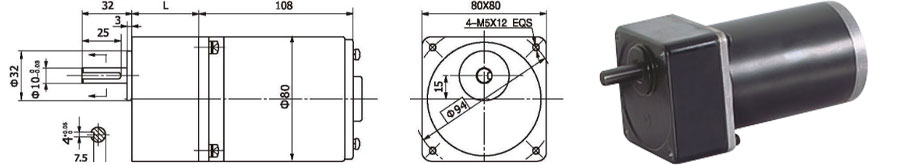

ابعاد

گیربکس یکپارچه 80 میلی متری، با گشتاور نامی تا 10.0 نیوتن متر، چرخ دنده های فولادی آلیاژی، همه مجهز به بلبرینگ.

اطلاعات فنی موتور

تایپ کنید

ولتاژ نامی VDC

سرعت بدون بار r/min

جریان بی بار A

سرعت نامی r/min

گشتاور نامی N.m

توان خروجی W

جریان نامی A

Stall Torque N.m

استال جریان A

80ZY100-2420

24

2000

0.4

1700

0.25

45

3

1.5

16

80ZY100-2430

24

3000

0.5

2600

0.3

80

5

1.8

22

اطلاعات فنی موتور دنده

پیکربندی موتور DC 80ZY100-2420

نسبت کاهش

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

تعداد قطار دنده

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

طول (L) میلی متر

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

سرعت بدون بار r/min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

سرعت نامی r/min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

گشتاور نامی N.m

0.68

1.1

1.2

1.5

1.8

2

2.5

3

3.6

3.7

4.6

5.5

6.6

7.3

9.1

9.9

10

حداکثر بار مجاز در زمان کوتاه N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

جهت چرخش

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

پیکربندی موتور DC 80ZY100-2430

نسبت کاهش

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

تعداد قطار دنده

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

طول (L) میلی متر

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

سرعت بدون بار r/min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

سرعت نامی r/min

800

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

گشتاور نامی N.m

0.81

1.2

1.5

1.8

2.2

2.4

3

3.6

4.4

4.4

5.5

6.6

7.9

8.8

9.9

10

10

حداکثر بار مجاز در زمان کوتاه N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

جهت چرخش

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

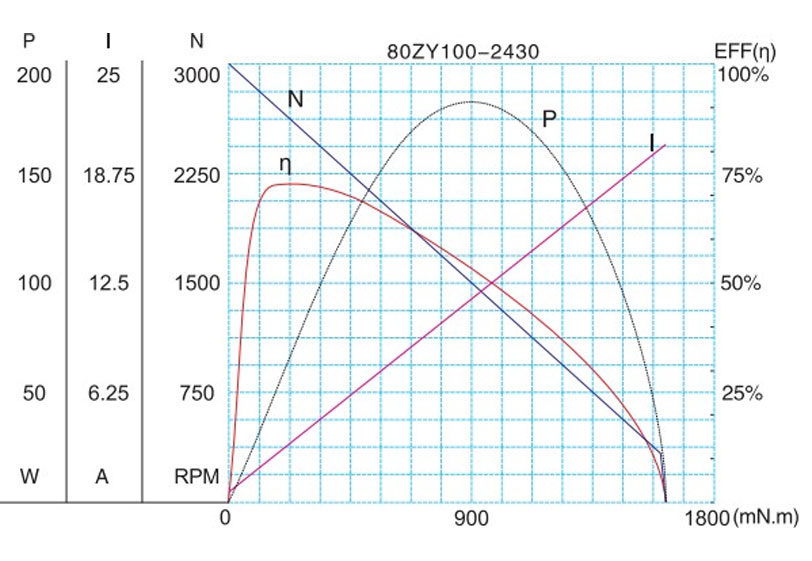

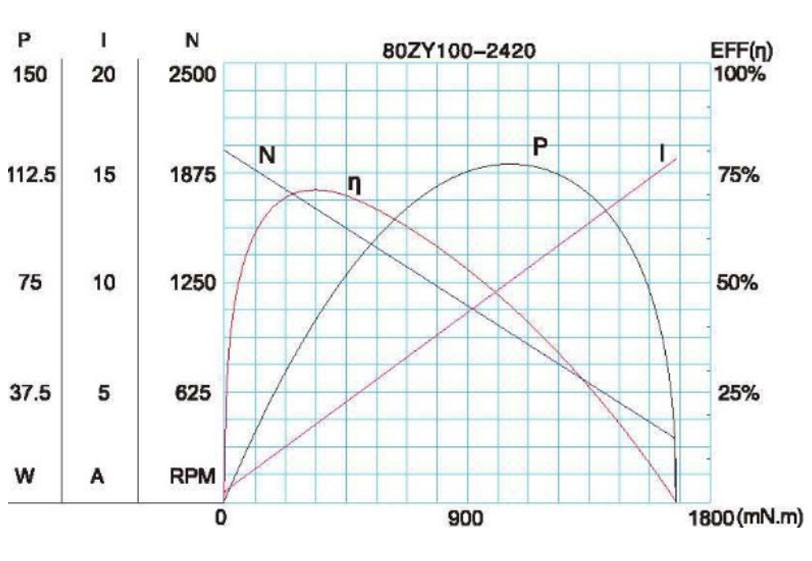

شکل مشخصه موتور

F-12

پارامترهای فنی ممکن است بدون اطلاع قبلی تغییر کنند.*
