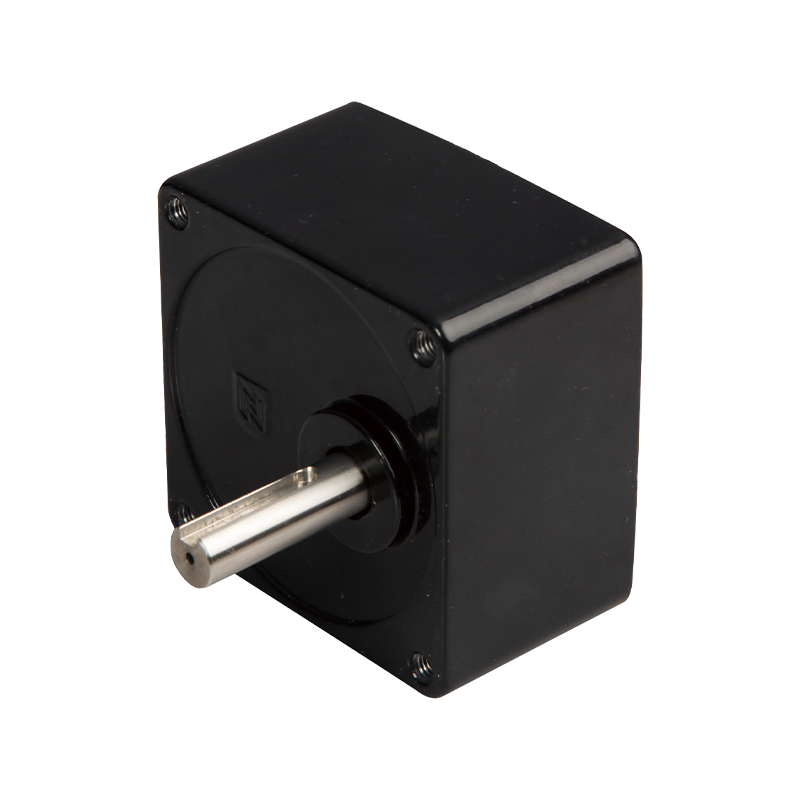

گیربکس 70JB80K 70 میلی متری Small Square Spur Gearbox

گیربکس 70JB80K 70 میلی متری Small Square Spur Gearbox

گیربکس Small Spur Gear 70JB80K 70mm یک کاهنده دنده مربعی با کارایی بالا است که برای کاربردهایی که نیاز به کنترل دقیق گشتاور دارند طراحی شده است. این محصول حداکثر محدوده گشتاور 8 نیوتن متری را فراهم می کند که دارای راندمان انتقال و دوام است. یاتاقان شفت خروجی با یاتاقان های غلتشی طراحی شده است که قادر به تحمل حداکثر بار شعاعی 100 نیوتن و حداکثر بار محوری 40 نیوتن است و عملکرد پایدار را در شرایط بار بالا تضمین می کند. بازی شعاعی و بازی محوری به ترتیب در 0.08 میلی متر و 0.4 میلی متر کنترل می شوند و انتقال دقیق را تضمین می کنند. واکنش معکوس در حالت بی باری از 2 درجه تجاوز نمی کند، که نرمی و دقت انتقال را بیشتر می کند. جهت ورودی و خروجی را می توان با توجه به سناریوهای مختلف برنامه به صورت یکسان یا معکوس انتخاب کرد. محدوده دمای عملیاتی از -10 درجه سانتیگراد تا 80 درجه سانتیگراد است و رطوبت محیط کار بین 20٪ تا 85٪ RH است که عملکرد قابل اعتماد را در شرایط مختلف محیطی تضمین می کند. برای اطمینان از عملکرد و طول عمر، سرعت ورودی توصیه شده از 3000 دور در دقیقه تجاوز نمی کند.

  • گیربکس 70JB80K 70 میلی متری Small Square Spur Gearbox
گیربکس Small Spur Gear 70mm 70JB80K

گیربکس اسپور 70 میلی متری،

محدوده بار مجاز: 8N.m

گیربکس اسپور

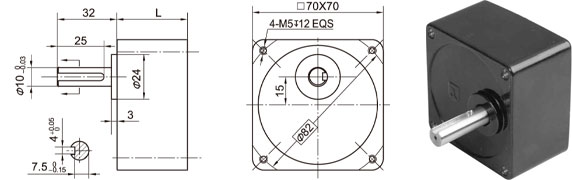

ابعاد

پارامتر

پارامتر نسبت دنده

نسبت دنده

ابعاد L

مرحله 1

5 تا 18

32

مرحله 2

20 تا 50

42

مرحله 3

60 تا 200

پارامتر

پارامتر

مرحله 2

مرحله 3

مرحله 4

راندمان انتقال

81%

73%

66%

گشتاور تحمل نامی

2 نیوتن متر

4 نیوتن متر

8 نیوتن متر

جهت ورودی و خروجی

همان جهت

جهت معکوس

همان جهت

حداکثر گشتاور تحمل لحظه ای

دو برابر گشتاور نامی

دمای عملیاتی

-10 ~ 80 ℃

رطوبت محیط عملیاتی

20٪ ~ 85٪ RH

سرعت ورودی را توصیه کنید

≤3000rpm

داده های فنی

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (10 میلی متر از انتهای شفت)

≤100N

حداکثر بار محوری شفت

≤40N

بازی شعاعی شفت (نزدیک به فلنج)

≤0.08 میلی متر

بازی محوری شفت

≤0.4 میلی متر

عکس العمل در حالت بدون بار

≤ 2 درجه

نیروی مناسب فشار شفت، حداکثر

≤180N
