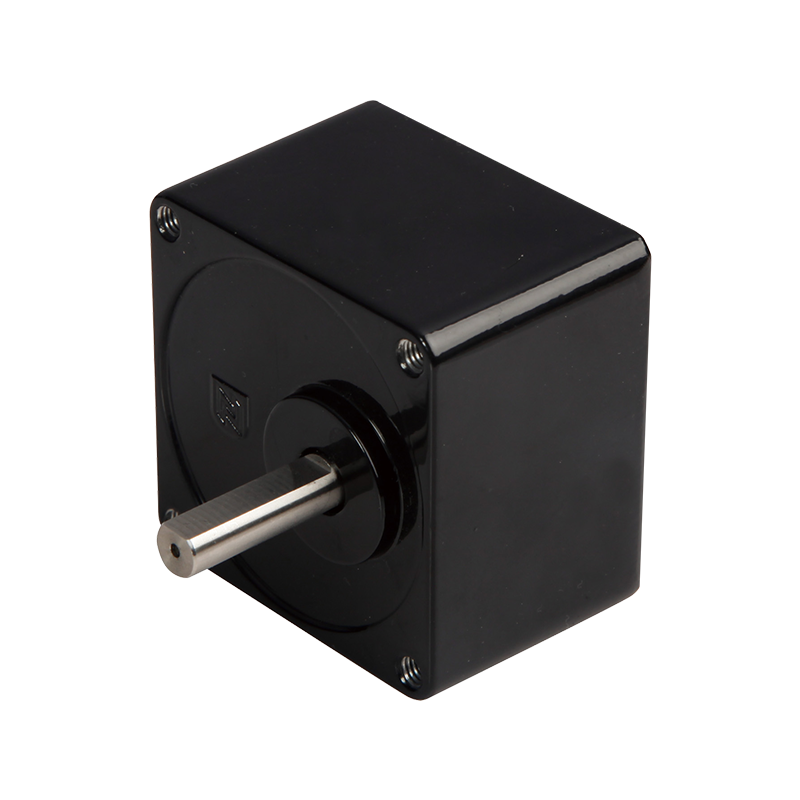

گیربکس 60JB50K 60 میلی متری شفت موازی خار دنده

گیربکس 60JB50K 60 میلی متری شفت موازی خار دنده

گیربکس 60 میلی متری شفت موازی Spur مدل 60JB50K یک دستگاه انتقال مکانیکی با کارایی بالا است. این محصول از فرآیندهای طراحی و ساخت پیشرفته برای اطمینان از ثبات و قابلیت اطمینان در کاربردهای مختلف صنعتی بهره می برد. گیربکس دارای حداکثر بار شعاعی مجاز 80 نیوتن، حداکثر بار محوری مجاز 30 نیوتن، فاصله شعاعی کمتر از 0.08 میلی متر، فاصله محوری کمتر از 0.4 میلی متر و واکنش برگشتی کمتر از 2 درجه در شرایط بدون بار است. شفت خروجی می تواند حداکثر نیروی فشار 150 نیوتن را تحمل کند. این پارامترها نشان می دهد که گیربکس دارای ظرفیت باربری و عملکرد دقیق انتقال است. علاوه بر این، گیربکس دارای ابعاد 60x60 میلی متر است و گزینه های مختلف نسبت دنده، از جمله مراحل دوم، سوم و چهارم را برای برآوردن نیازهای سناریوهای مختلف کاربردی ارائه می دهد. راندمان انتقال گیربکس به ترتیب 81٪، 73٪ و 66٪ است، با گشتاورهای تحمل نامی 1 نیوتن متر، 2 نیوتن متر و 5 نیوتن متر. جهت ورودی و خروجی را می توان با توجه به نیازها به صورت یکسان یا معکوس انتخاب کرد. محدوده دمای عملیاتی 10- تا 80 درجه سانتی گراد، با محدوده استفاده از رطوبت نسبی 20٪ تا 85٪ RH، و سرعت ورودی توصیه شده از 3000 دور در دقیقه تجاوز نمی کند. این گیربکس به طور گسترده در تجهیزات اتوماسیون، ربات ها، سیستم های نقاله و سایر زمینه ها استفاده می شود و آن را به گزینه ای ایده آل برای بهبود راندمان تولید و کاهش هزینه ها تبدیل می کند.

  • گیربکس 60JB50K 60 میلی متری شفت موازی خار دنده
  • گیربکس 60JB50K 60 میلی متری شفت موازی خار دنده
گیربکس شفت موازی 60 میلی متری گیربکس 60JB50K

گیربکس اسپور 60 میلی متری،

محدوده بار مجاز: 5N.m

گیربکس اسپور

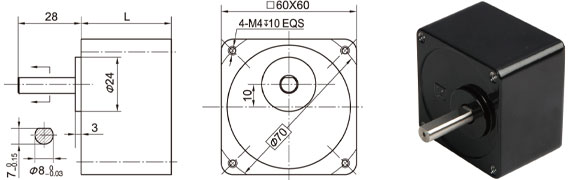

ابعاد

پارامتر

پارامتر نسبت دنده

نسبت دنده

ابعاد L

مرحله 2

3.6 ~ 18

32

مرحله 3

20 تا 50

40

مرحله 4

60 تا 200

پارامتر

پارامتر

مرحله 2

مرحله 3

مرحله 4

راندمان انتقال

81%

73%

66%

گشتاور تحمل نامی

1 نیوتن متر

2 نیوتن متر

5 نیوتن متر

جهت ورودی و خروجی

همان جهت

جهت معکوس

همان جهت

حداکثر گشتاور تحمل لحظه ای

دو برابر گشتاور نامی

دمای عملیاتی

-10 ~ 80 ℃

رطوبت محیط عملیاتی

20٪ ~ 85٪ RH

سرعت ورودی را توصیه کنید

≤3000rpm

داده های فنی

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (10 میلی متر از انتهای شفت)

≤80N

حداکثر بار محوری شفت

≤30N

بازی شعاعی شفت (نزدیک به فلنج)

≤0.08 میلی متر

بازی محوری شفت

≤ 0.4 میلی متر

عکس العمل در حالت بدون بار

≤ 2 درجه

نیروی مناسب فشار شفت، حداکثر

≤150N
