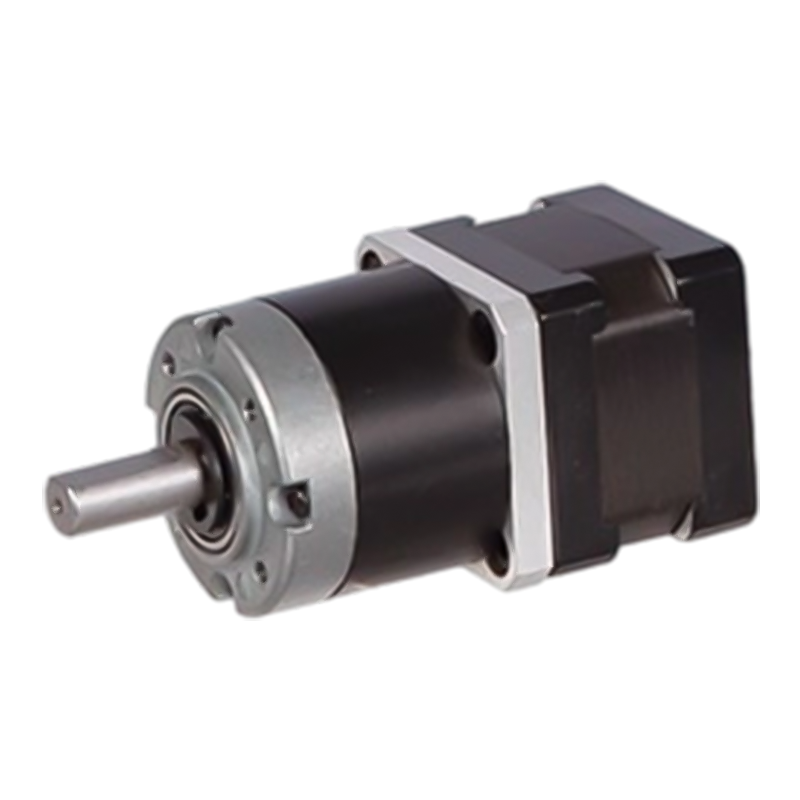

موتور پله دنده سیاره ای 36JXES60K/35STH 36 میلی متری

موتور پله دنده سیاره ای 36JXES60K/35STH 36 میلی متری

36JXES60K/35STH یک موتور دنده ستاره راه رفتن هیبریدی با مواد حلقه داخلی از فلز و پودر فلز، با قطر بیرونی 36 میلی متر است که می تواند بین حلقه های داخلی دو ماده: فلز پودر (مدل 36JXF60K) و فلز (مدل 36JXE60K) انتخاب شود.
گیربکس دنده حالت مش بندی داخلی را اتخاذ می کند و از دست دادن اصطکاک مشبک بین چرخ سیاره، چرخ خورشید و حلقه دندان اندک است. راندمان انتقال آن معمولاً بین 90٪ تا 95٪ است که می تواند انرژی مکانیکی موتور پله ای را به طور مؤثرتری به انتهای بار منتقل کند و اتلاف انرژی را نسبت به سایر روش های انتقال کاهش سرعت مانند چرخ دنده حلزونی و درایو حلقوی کاهش دهد.

  • موتور پله دنده سیاره ای 36JXES60K/35STH 36 میلی متری
36JXES60K/35STH

گیربکس استاندارد 36 میلی متری،

محدوده بار مجاز: 1.8N.m~6.0N.m

موتور پله ای دنده سیاره ای (جنس چرخ دنده: فلز و پودر فلز)

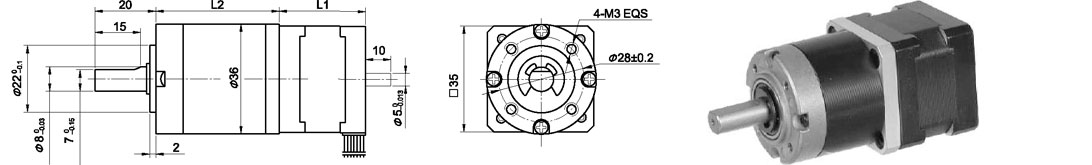

ابعاد

چرخ دنده حلقه را می توان در دو ماده انتخاب کرد: پودر فلز (نوع: 36JXF60K)، فلز (نوع: 36JXE60 K)

سیاره ای

مواد حلقه

نوع E: فلز نوع F: فلز پودری

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (10 میلی متر از فلنج)

≤50N

حداکثر بار محوری شفت

≤30N

بازی شعاعی شفت (نزدیک به فلنج)

≤0.07 میلی متر

بازی محوری شفت

≤0.3 میلی متر

عکس العمل در حالت بدون بار

≤1.5°

داده های فنی

مشخصات موتور پله ای هیبریدی 35STH

شماره مدل

ولتاژ نامی

فعلی/فاز

مقاومت / فاز

اندوکتانس/فاز

نگه داشتن تورگ

# سرنخ

اینرسی روتور

وزن

طول L1

حداکثر نسبت دنده

تک شفت

V

الف

Ω

mH

g.cm

g-m²

g

میلی متر

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Single Shaft، B دو شفت

مشخصات گیربکس سیاره ای 36JXES60K

نسبت کاهش

3.71

5.18

14

19

27

51

71

100

139

تعداد قطار دنده

1

2

3

طول (L2) میلی متر

27

34.1

41

حداکثر گشتاور نامی کیلوگرم سانتی متر

18

30

48

گشتاور مجاز کوتاه مدت کیلوگرم. سانتی متر

54

90

144

درصد کارایی

0.9

0.81

0.73

وزن g

195

210

290

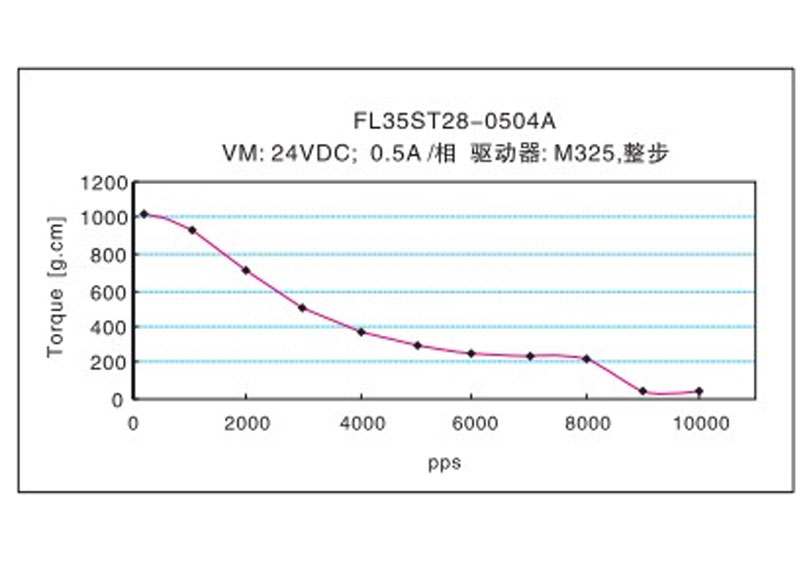

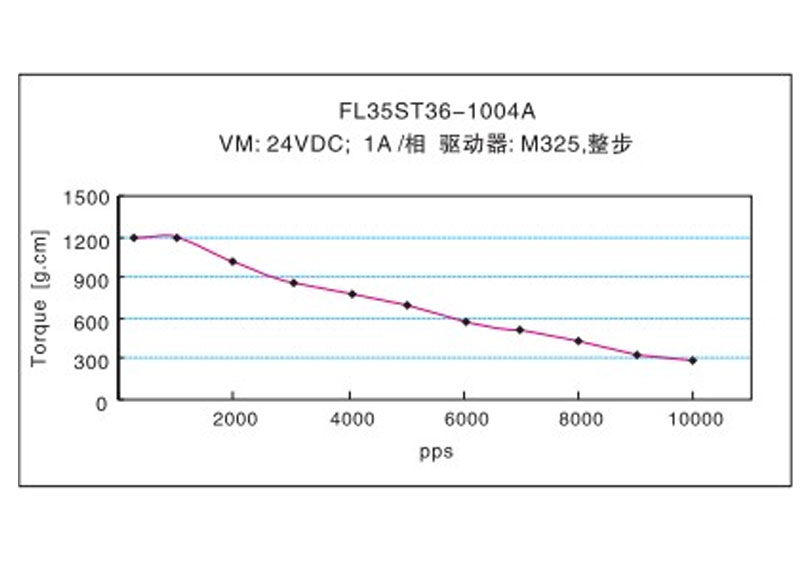

ویژگی های فرکانس-گشتاور
