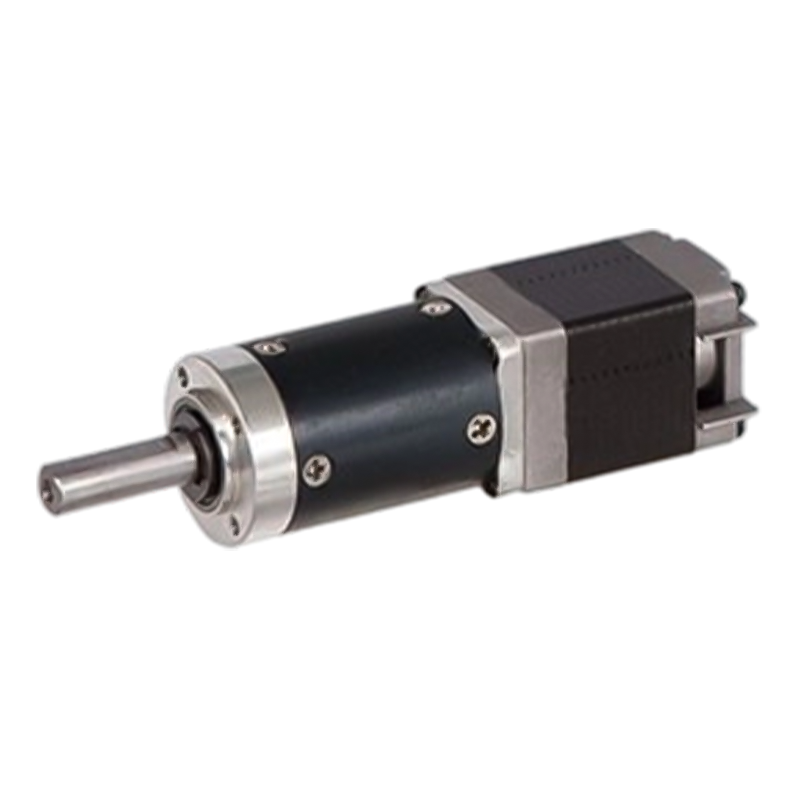

موتور پله دنده سیاره ای 22JXS20K/20STH 0.6N.m~2.0N.m

موتور پله دنده سیاره ای 22JXS20K/20STH 0.6N.m~2.0N.m

محصول 22JXS20K/20STH یک کاهنده استاندارد با قطر بیرونی 22 میلی متر است و محدوده گشتاور مجاز 0.6N.m~2.0N.m است.
تعدادی از چرخ های سیاره ای به طور مساوی در اطراف چرخ خورشیدی توزیع شده اند تا بار را به اشتراک بگذارند و می توانند گشتاور زیادی را تحمل کنند. با طراحی منطقی نسبت انتقال قطار دنده سیاره ای، گشتاور خروجی موتور پله ای را می توان چندین بار تا ده ها بار تقویت کرد تا نیازهای رانندگی را در شرایط بار مختلف برآورده کند. با تنظیم نسبت کاهش سرعت، موتور پله‌ای می‌تواند در سرعت‌های پایین‌تر به طور پایدار کار کند، از مشکلات خارج از مرحله با سرعت بالا جلوگیری کند و محدوده سرعت سیستم را گسترش دهد.

  • موتور پله دنده سیاره ای 22JXS20K/20STH 0.6N.m~2.0N.m
22JXS20K/20STH

گیربکس استاندارد 22 میلی متری،

محدوده بار مجاز: 0.6N.m~2.0N.m

موتور پله ای دنده سیاره ای (جنس چرخ دنده حلقه ای: فلز)

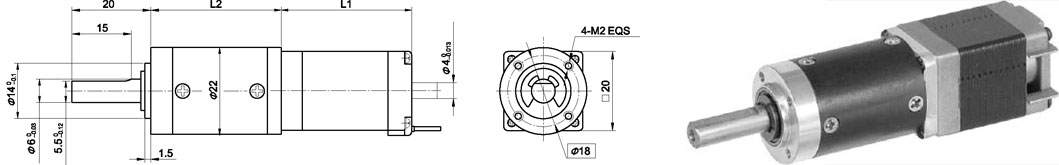

ابعاد

سیاره ای

مواد حلقه

فلز

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (10 میلی متر از فلنج)

≤20N

حداکثر بار محوری شفت

≤10N

بازی شعاعی شفت (نزدیک به فلنج)

≤0.08 میلی متر

بازی محوری شفت

≤0.3 میلی متر

عکس العمل در حالت بدون بار

≤1.5°

داده های فنی

مشخصات موتور پله ای هیبریدی 20STH

شماره مدل

ولتاژ نامی

فعلی/فاز

مقاومت / فاز

اندوکتانس/فاز

نگه داشتن تورگ

# سرنخ

اینرسی روتور

وزن

طول L1

حداکثر نسبت دنده

تک شفت

V

الف

Ω

mH

g.cm

g-m²

g

میلی متر

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

مشخصات گیربکس سیاره ای 22JXS20K

نسبت کاهش

3.71

5.18

14

19

27

51

71

100

139

189

264

369

تعداد قطار دنده

1

2

3

4

طول (L2) میلی متر

24.4

33

41.5

49.8

حداکثر گشتاور نامی کیلوگرم سانتی متر

6

10

16

20

گشتاور مجاز کوتاه مدت کیلوگرم. سانتی متر

18

30

48

60

درصد کارایی

90%

81%

73%

66%

وزن g

35

45

55

65

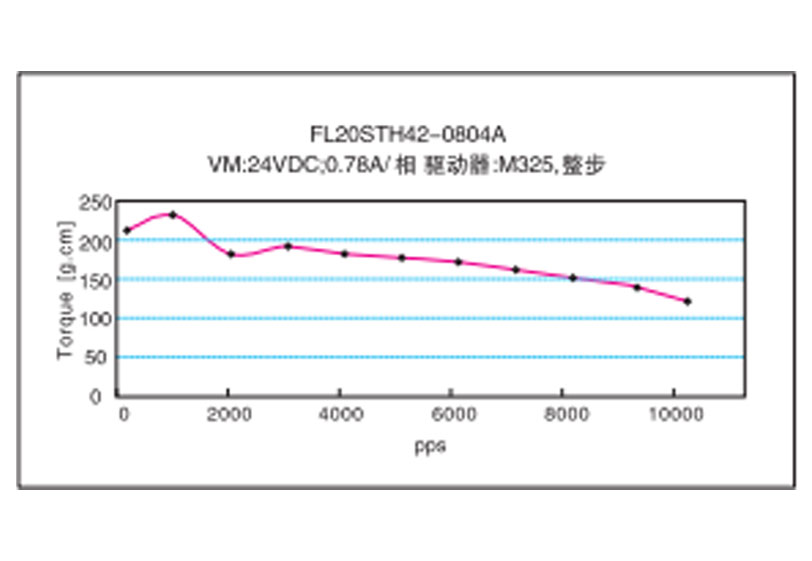

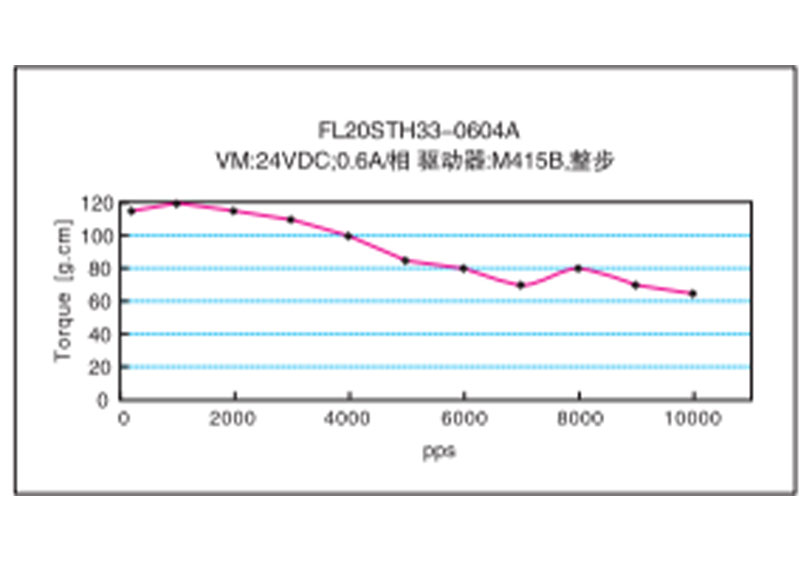

ویژگی های فرکانس-گشتاور
