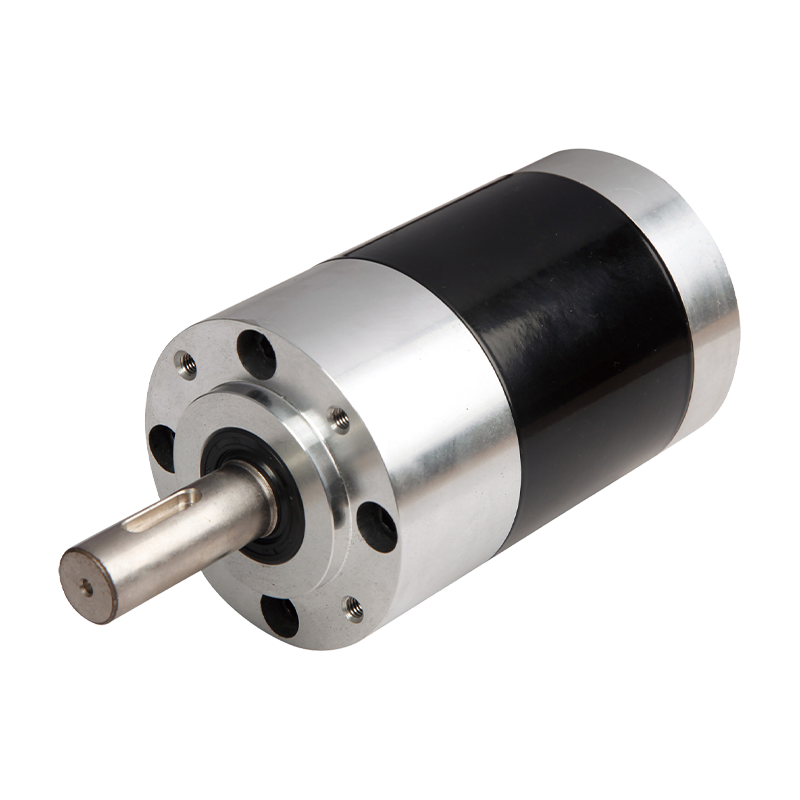

گیربکس سیاره ای 72JX850K 72mm 15-85N.m

گیربکس سیاره ای 72JX850K 72mm 15-85N.m

72JX850K دارای ساختار چرخ دنده سیاره ای فلزی با قطر بیرونی 72 میلی متر برای خروجی فشرده و گشتاور بالا است. گشتاور مجاز از 15 نیوتن متر تا 85 نیوتن متر متغیر است و از ولتاژهای دوگانه 12 ولت/24 ولت برای انطباق با سناریوهای مختلف بهره وری انرژی پشتیبانی می کند.
نسبت انتقال گیربکس سیاره ای تک مرحله ای به طور کلی بین 3-10 است و هنگامی که گیربکس سیاره ای چند مرحله ای به صورت سری استفاده می شود، نسبت انتقال می تواند به ده ها یا حتی صدها برسد که می تواند نیازهای تجهیزات مختلف را برای نسبت انتقال برآورده کند. در مقایسه با گیربکس‌های شفت موازی معمولی، گیربکس‌های سیاره‌ای می‌توانند 30 تا 50 درصد از نظر حجم و وزن سبک‌تر از گیربکس‌های شفت موازی معمولی با نسبت انتقال و ظرفیت بار یکسان باشند، که نصب و استقرار آن‌ها در تجهیزات محدود به فضا را آسان‌تر می‌کند.

  • گیربکس سیاره ای 72JX850K 72mm 15-85N.m
گیربکس سیاره ای 72 میلی متری 72JX850K

گیربکس سیاره ای 72 میلی متری،

محدوده بار مجاز: 15N.m تا 85N.m

گیربکس سیاره ای

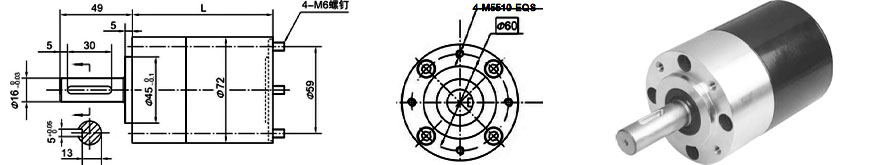

ابعاد

پارامتر

پارامتر نسبت دنده

نسبت دنده

ابعاد L

مرحله 1

3.7 ~ 6.75

56

مرحله 2

14 ~ 46

75.5

مرحله 3

51 تا 308

95.5

پارامتر

پارامتر

مرحله 1

مرحله 2

مرحله 3

راندمان انتقال

90%

81%

73%

گشتاور تحمل نامی

15 نیوتن متر

45 نیوتن متر

85 نیوتن متر

حداکثر گشتاور تحمل لحظه ای

سه برابر گشتاور نامی

دمای عملیاتی

-10 ~ 80 ℃

رطوبت محیط عملیاتی

20٪ - 85٪ RH

سرعت ورودی را توصیه کنید

≤4000 دور در دقیقه

جهت ورودی و خروجی

همان جهت

داده های فنی

مصالح مسکن

فلز

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (10 میلی متر از فلنج)

≤320N

حداکثر بار محوری شفت

≤160N

بازی شعاعی شفت (نزدیک به فلنج)

≤0.08 میلی متر

بازی محوری شفت

≤0.4 میلی متر

عکس العمل در حالت بدون بار

≤1.5 درجه

نیروی مناسب فشار شفت، حداکثر

≤400N
