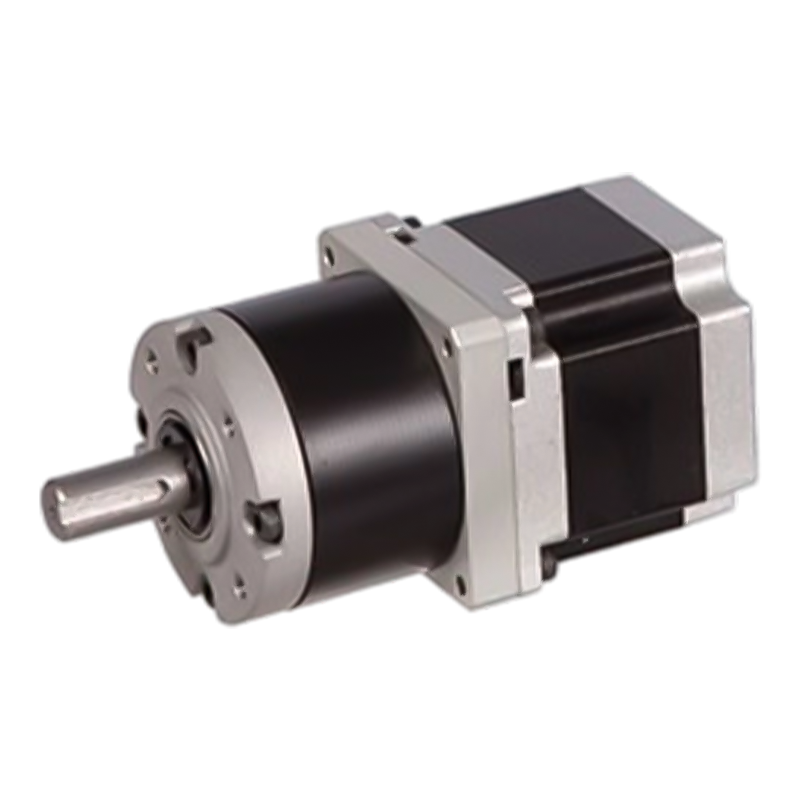

موتور پله ای دنده سیاره ای هیبریدی 56JXS300K/57STH

موتور پله ای دنده سیاره ای هیبریدی 56JXS300K/57STH

گیربکس سیاره ای موتور پله ای هیبریدی با دقت بالا 2JX150K/42STH یک موتور پله ای هیبریدی با عملکرد بالا است که مجهز به گیربکس سیاره ای با مواد چرخ دنده حلقه ای فلزی است که برای کاربردهای مختلف با دقت بالا و گشتاور بالا مناسب است. حداکثر بار شعاعی مجاز 80 نیوتن، حداکثر بار محوری مجاز 30 نیوتن، بازی شعاعی شفت کمتر از 0.06 میلی‌متر، بازی محوری شفت کمتر از 0.3 میلی‌متر، و واکنش برگشتی در حالت بدون بار کمتر از 1.5 درجه است. این موتور دارای مشخصات متعددی مانند 42STH33-0956A، 42STH33-0406A و غیره است، هر مدل پارامترهایی مانند ولتاژ نامی، جریان در فاز، مقاومت در هر فاز، اندوکتانس، گشتاور نگهدارنده، تعداد لیدها، اینرسی روتور، وزن و طول را به تفصیل بیان می کند. علاوه بر این، داده‌های عملکردی برای نسبت‌های کاهش مختلف ارائه شده است که از 3.5 تا 294، با حداکثر گشتاور نامی از 30 کیلوگرم بر سانتی‌متر تا 150 کیلوگرم بر سانتی‌متر، گشتاور مجاز کوتاه مدت از 50 کیلوگرم بر سانتی‌متر تا 450 کیلوگرم بر سانتی‌متر، و بازده از 90 درصد تا 66 درصد ارائه می‌شود. این پارامترهای فنی دقیق و شاخص های عملکرد این محصول را به طور گسترده در اتوماسیون صنعتی، ماشین آلات دقیق و سایر زمینه ها قابل استفاده می کند.

  • موتور پله ای دنده سیاره ای هیبریدی 56JXS300K/57STH
56JXS300K/57STH

گیربکس استاندارد OD 56 میلی متری (با مهر و موم روغن)،

محدوده بار مجاز: 9.0N.m~30N.m

موتور پله ای دنده سیاره ای (جنس چرخ دنده: فلز)

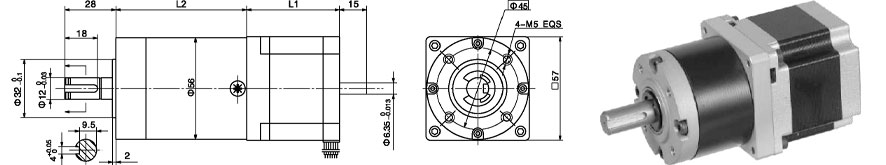

ابعاد

مواد حلقه

فلز

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (10 میلی متر از فلنج)

≤250N

حداکثر بار محوری شفت

≤100N

بازی شعاعی شفت (نزدیک به فلنج)

≤ 0.08 میلی متر

بازی محوری شفت

≤0.4 میلی متر

عکس العمل در حالت بدون بار

≤1.5°

داده های فنی

مشخصات موتور پله ای هیبریدی گشتاور بالا 57STH

شماره مدل

ولتاژ نامی

فعلی/فاز

مقاومت / فاز

اندوکتانس/فاز

نگه داشتن تورگ

# سرنخ

اینرسی روتور

وزن

طول L1

حداکثر نسبت دنده

شماره مدل

تک شفت

V

الف

Ω

mH

g.cm

g-m²

g

میلی متر

57STH41-1006A

5.7

1

5.7

5.4

3.9

6

120

0.45

41

0.21

1:326

57STH41-2006A

2.8

2

1.4

1.4

3.9

6

1:326

57STH41-3006A

1.9

3

0.63

0.6

3.9

6

1:326

57STH41-2804A

2

2.8

0.7

1.4

5.5

4

1:234

57STH51-1006A

6.6

1

6.6

8.2

7.2

6

275

0.65

51

0.36

1:168

57STH51-2006A

3.3

2

1.65

2.2

7.2

6

1:168

57STH51-3006A

2.2

3

0.74

0.9

7.2

6

1:168

57STH51-2804A

2.3

2.8

0.83

2.2

10.1

4

1:77

57STH56-1006A

7.4

1

7.4

10

9

6

300

0.7

56

0.4

1:77

57STH56-2006A

3.6

2

1.8

2.5

9

6

1:77

57STH56-3006A

2.3

3

0.75

1.1

9

6

1:77

57STH56-2804A

2.5

2.8

0.9

2.5

12.6

4

1:77

مشخصات گیربکس سیاره ای 56JXS300K

2 نوع: گیربکس تقویت شده یا با عمر طولانی

نسبت کاهش

3.6

4.25

7.5

13

15

18

27

32

47

55

65

77

168

198

234

276

326

تعداد قطار دنده

1

2

3

4

طول (L2) میلی متر

53

61

72

84

حداکثر گشتاور نامی کیلوگرم سانتی متر

90

150

240

300

گشتاور مجاز کوتاه مدت کیلوگرم. سانتی متر

270

450

720

900

درصد کارایی

0.9

0.81

0.73

0.66

وزن g

640

710

880

1220
