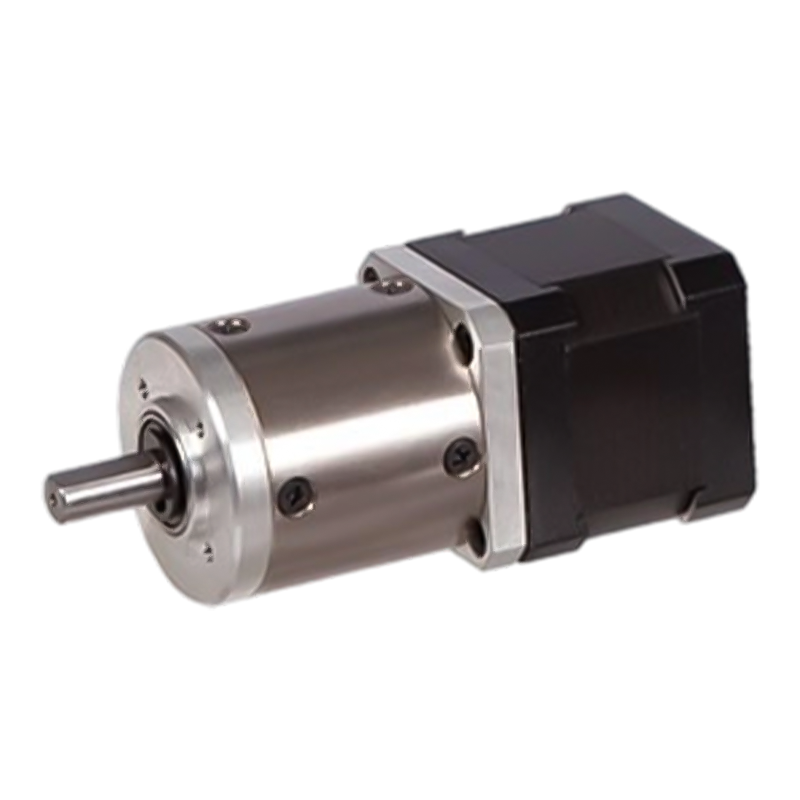

موتور پله ای دنده سیاره ای هیبریدی 42JX150K/42STH 80N

موتور پله ای دنده سیاره ای هیبریدی 42JX150K/42STH 80N

موتور دنده سیاره‌ای پله‌ای هیبریدی 42JX150K/42STH یک موتور پله‌ای هیبریدی با کارایی بالا است که مزایای یک کاهنده دنده سیاره‌ای را ترکیب می‌کند، مناسب برای کاربردهایی که به دقت بالا و گشتاور خروجی بالا نیاز دارند. این موتور از مواد چرخ دنده حلقه ای فلزی برای اطمینان از پایداری و دوام در شرایط بار بالا استفاده می کند. حداکثر بار شعاعی مجاز آن 80 نیوتن، حداکثر بار محوری مجاز 30 نیوتن، پخش شعاعی فقط 0.06 میلی متر و بازی محوری 0.3 میلی متر است، با واکنش برگشتی کمتر از 1.5 درجه در هنگام تخلیه. این پارامترها نشان می دهد که موتور دارای عملکرد مکانیکی و قابلیت کنترل حرکت دقیق است. علاوه بر این، موتور مشخصات مختلفی از جمله ولتاژ، جریان، مقاومت، پارامترهای الکتریکی القایی مختلف و همچنین نسبت‌های کاهش چندگانه و مراحل دنده را برای پاسخگویی به نیازهای سناریوهای کاربردی مختلف ارائه می‌کند. از طریق طراحی بهینه و فرآیندهای تولید با کیفیت بالا، این موتور از نظر کارایی، قابلیت اطمینان و عمر مفید برتری دارد و آن را به گزینه ای ایده آل برای اتوماسیون صنعتی، ابزار دقیق و زمینه های فناوری رباتیک تبدیل می کند.

  • موتور پله ای دنده سیاره ای هیبریدی 42JX150K/42STH 80N
42JX150K/42STH

گیربکس OD تقویت شده 42 میلی متری،

محدوده بار مجاز: 3N.m~10N.m

موتور پله ای دنده سیاره ای (جنس چرخ دنده: فلز)

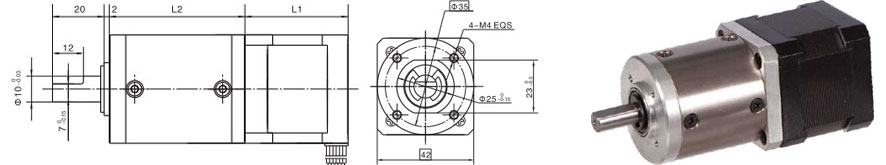

ابعاد

گیربکس سیاره ای

مواد حلقه

فلز

بلبرینگ در خروجی

بلبرینگ

حداکثر بار شعاعی (10 میلی متر از فلنج)

≤80N

حداکثر بار محوری شفت

≤30N

بازی شعاعی شفت (نزدیک به فلنج)

≤0.06nn

بازی محوری شفت

≤0.3 میلی متر

عکس العمل در حالت بدون بار

≤1.5°

داده های فنی

مشخصات موتور پله ای هیبریدی 42STH

شماره مدل

ولتاژ نامی

فعلی/فاز

مقاومت / فاز

اندوکتانس/فاز

نگه داشتن تورگ

# سرنخ

اینرسی روتور

وزن

طول L1

حداکثر نسبت دنده

تک شفت

V

الف

Ω

mH

g.cm

g-m²

g

میلی متر

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Single Shaft، B دو شفت

مشخصات گیربکس سیاره ای 42JX150K

نسبت کاهش

3.5

14

17

21

49

61

84

104

126

172

212

294

تعداد قطار دنده

1

2

3

4

طول (L2) میلی متر

32.5

39.2

45.9

52.6

حداکثر گشتاور نامی کیلوگرم سانتی متر

30

50

90

150

گشتاور مجاز کوتاه مدت کیلوگرم. سانتی متر

90

150

270

450

درصد کارایی

0.9

0.81

0.73

0.66

وزن g

320

420

520

620
