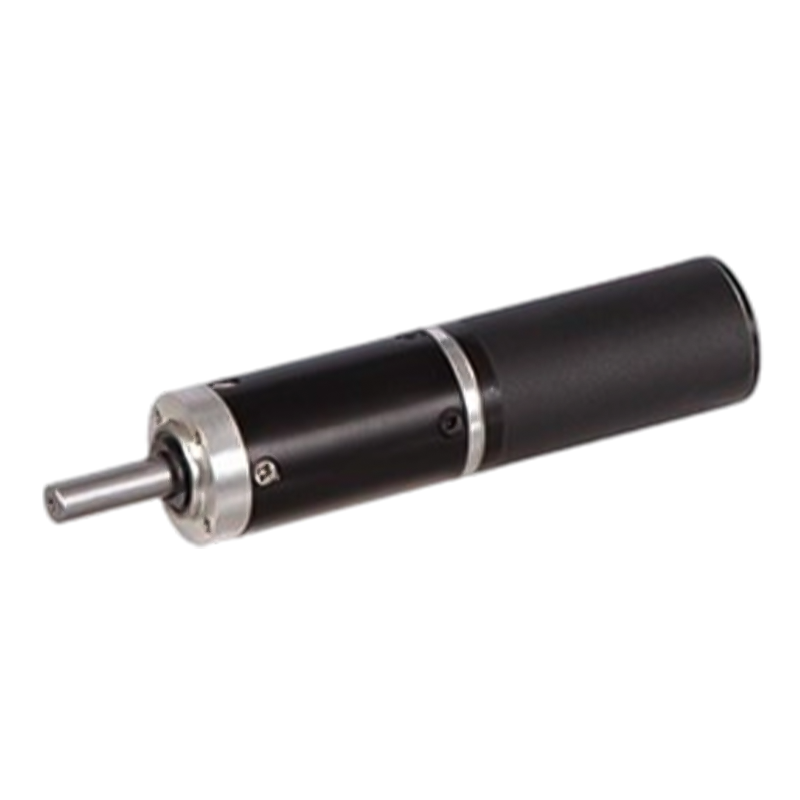

22JX10K/22ZWN45 22mm 7000 RPM بدون جاروبک چرخ دنده سیاره ای DC

22JX10K/22ZWN45 22mm 7000 RPM بدون جاروبک چرخ دنده سیاره ای DC

موتور دنده سیاره ای DC بدون جاروبک 22JX10K/22ZWN45 از یک حلقه داخلی فلزی با قطر بیرونی 22 میلی متر استفاده می کند که محدوده گشتاور 0.05N.m~0.5N.m و سرعت بی باری 7000 RPM را امکان پذیر می کند.
از طریق مش بندی دنده چند مرحله ای، نسبت کاهش سرعت بالا را می توان در حجم کم (مانند تا 9000:1 در چهار مرحله) به دست آورد و گشتاور خروجی بزرگ و به طور مساوی توزیع شده است که برای سناریوهای با فضای محدود مانند اتصالات ربات و تجهیزات اتوماسیون مناسب است. روتور موتور بدون جاروبک از آهنرباهای دائمی استفاده می‌کند که نازک‌تر و سبک‌تر است و در ترکیب با چیدمان فشرده چرخ‌دنده‌های سیاره‌ای، ساختار کلی کوچک‌تر است.

  • 22JX10K/22ZWN45 22mm 7000 RPM بدون جاروبک چرخ دنده سیاره ای DC
22JX10K/22ZWN45

گیربکس سیاره ای OD 22 میلی متری،

محدوده بار مجاز: 0.05N.m~0.5N.m

موتور دنده سیاره ای BLDC (جنس چرخ دنده: فلز)

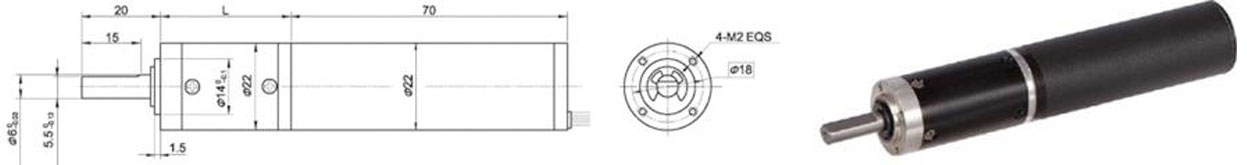

ابعاد

موتور 3 فاز 10 قطبی براشلس DC با درایور خارجی

اطلاعات فنی موتور بدون جاروبک

تایپ کنید

تعداد قطب ها

تعداد فازها

ولتاژ VDC

سرعت بدون بار r/min

سرعت r/min

گشتاور mN.m

پاور دبلیو

گشتاور mN.m

فعلی A

مقاومت خط به خط بر حسب اهم

اندوکتانس خط به خط mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

اطلاعات فنی موتور دنده بدون جاروبک

پیکربندی موتور BLDC 22ZWN45-2470 (موتور BLDC 22ZWN45-2470)

نسبت کاهش

3.7

5.2

14

19

27

51

71

100

139

189

264

369

تعداد قطار دنده

1

1

2

2

2

3

3

3

3

4

4

4

طول (L) میلی متر

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

سرعت بدون بار r/min

1887

1351

500

368

259

137

99

70

50

37

27

19

سرعت نامی rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

گشتاور نامی N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

حداکثر بار مجاز در زمان کوتاه N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
