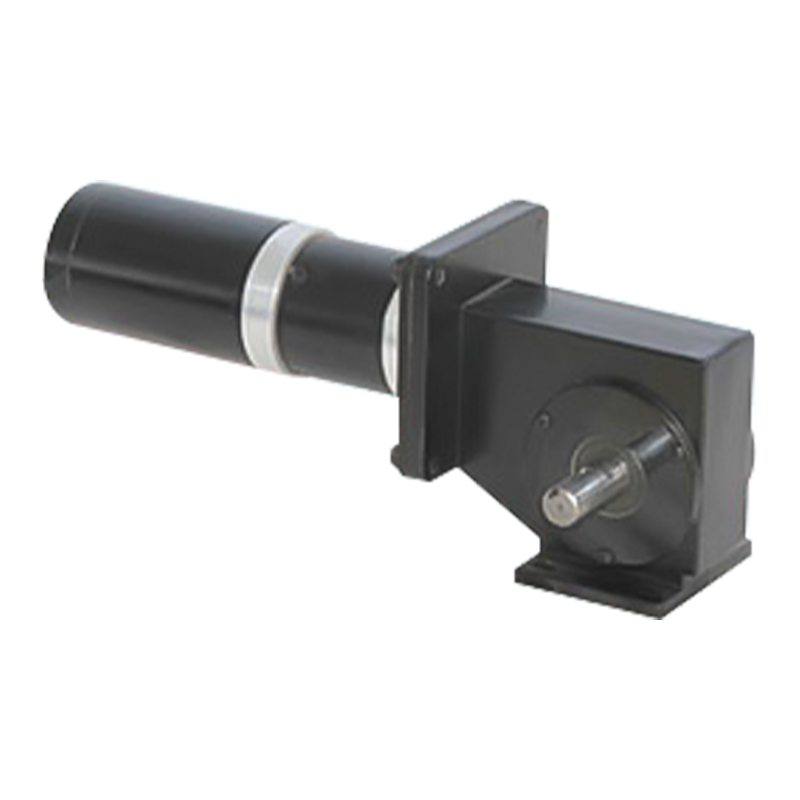

90JW/60JX/60ZY با نسبت دنده بالا مگنت دایمی برس دار چرخ دنده

90JW/60JX/60ZY با نسبت دنده بالا مگنت دایمی برس دار چرخ دنده

کاهنده توربین DC آهنربای دائم 90JW/60JX/60ZY یک پیکربندی ترکیبی است، در جلوی کاهنده چرخ دنده کرم با کاهنده دنده 60JX، موتور 60ZY DC پیکربندی شده است، برای افزایش نسبت انتقال کل، به دست آوردن سرعت پایین تر. نسبت کاهش کل حاصل ضرب نسبت کاهش دو کاهنده است.
انتقال چرخ دنده حلزونی می تواند نسبت انتقال بزرگتر را به دست آورد، به طور کلی بین 5-80 و حتی بالاتر، که باعث می شود موتور چرخ دنده کرم برس بتواند خروجی گشتاور کم سرعت موتور را به خروجی گشتاور بالا با سرعت کم تبدیل کند تا نیازهای انتقال تجهیزات مختلف را برآورده کند. مکانیزم چرخ دنده حلزونی دارای ویژگی های ساختار فشرده است و می تواند نسبت انتقال بزرگ را در یک فضای کوچک به دست آورد و حجم کلی موتور چرخ دنده کرم برس را کوچک می کند و به راحتی در تجهیزات با فضای محدود نصب می شود. در طول فرآیند انتقال، تماس بین چرخ دنده کرم و سطح دندان کرم پیوسته است، انتقال صاف، نویز کم است و تجهیزات می توانند خروجی توان پایدارتری را ارائه دهند که برای مواردی که نیازهای بالایی برای عملکرد صاف دارند مناسب است.

  • 90JW/60JX/60ZY با نسبت دنده بالا مگنت دایمی برس دار چرخ دنده
90JW/60JX/60ZY

محدوده بار مجاز: 20N.m

موتور دنده کرم DC PM

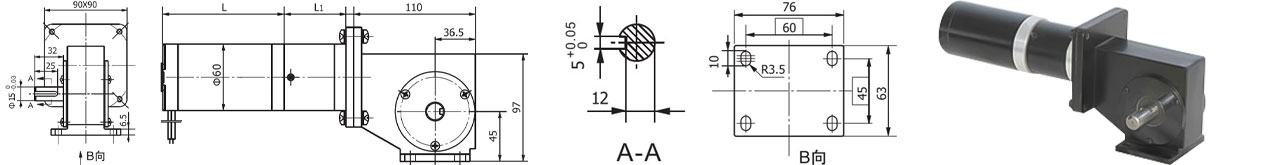

ابعاد

پیکربندی ترکیبی، گیربکس سیاره ای 60OD و موتور 600D PMDC در جلوی گیربکس حلزونی برای افزایش نسبت کل درایو و دستیابی به سرعت کمتر مجهز شده اند. نسبت کل برابر است با حاصلضرب دو نسبت دنده.

نکات: محصول استاندارد شفت خروجی سمت چپ است، شفت خروجی سمت راست در صورت درخواست در دسترس است.

اطلاعات فنی موتور دنده

سرعت نامی (r/min)

14

11

8

6

4

2

گشتاور نامی (N.m)

9

12

20

20

20

20

نسبت گیربکس کرمی

1:25

1:32

1:25

1:25

1:25

1:25

نسبت گیربکس سیاره ای

1:4.25

1:4.25

1:13

1:18

1:15

1:47

نسبت ترکیبی

1:106

1:136

1:325

1:450

1:375

1:1175

موتور DC

60ZY105-2420

60ZY105-2420

60ZY105-2430

60ZY105-2430

60ZY105-2420

60ZY75-2430

طول موتور

110

110

110

110

110

80

طول گیربکس سیاره ای

45.5

45.5

45.5

45.5

45.5

56.5
