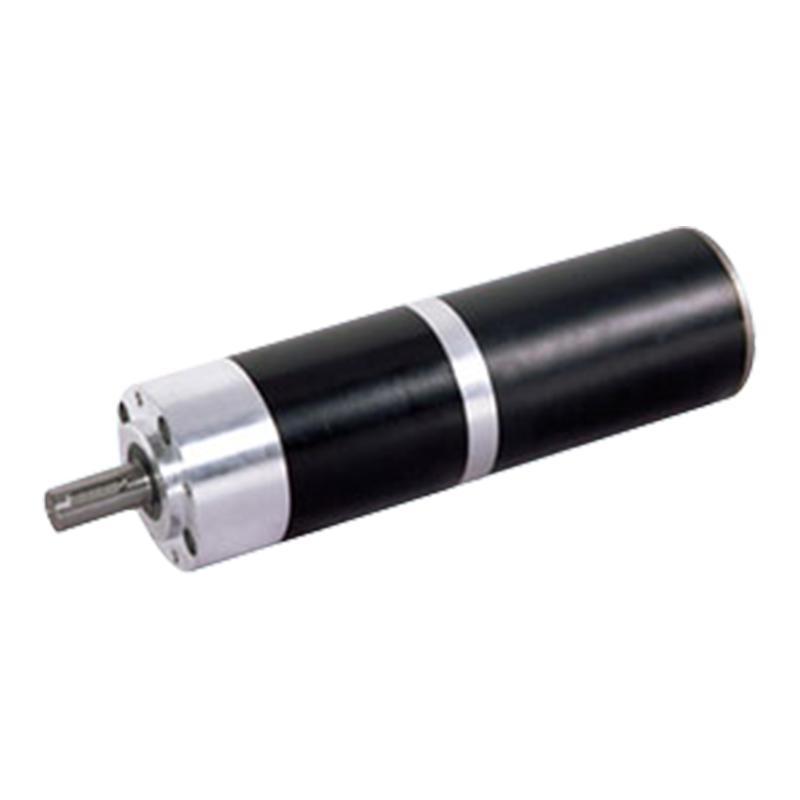

82JX1200K/80ZY125 82mm 120N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

82JX1200K/80ZY125 82mm 120N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

موتور دنده سیاره ای آهنربای دائمی DC با سازگاری ولتاژ دوگانه 12 ولت / 24 ولت برای انطباق با سناریوهای مختلف مصرف انرژی طراحی شده است. سرعت بی باری 2000-3500 دور در دقیقه و نسبت انتقال 6-71 می تواند گشتاور خروجی (تا 120 نیوتن متر) و سرعت را با دقت تنظیم کند تا توان مورد نیاز از ابزار دقیق تا تجهیزات سنگین را برآورده کند. ترکیبی از اینرسی موتور 274-440 kg·cm² و حداکثر گشتاور 4.4N.m مقاومت ضربه بارهای ناگهانی را تضمین می کند در حالی که به سرعت با اینرسی کم پاسخ می دهد (شروع و توقف کمتر از 3 میلی ثانیه). مصرف انرژی بدون بار جریان ساکن 22-30 میلی آمپر، کارایی بالای سیستم الکترومغناطیسی را برجسته می کند.

سیستم کاهش یک ساختار چرخ دنده سیاره ای فلزی مشبک چند دندانه ای را اتخاذ می کند و از طریق طراحی اشتراک بار، عملیات کم سر و صدا را تحقق می بخشد و دوام گیربکس را در محیط های خشن مانند گرد و غبار و رطوبت تضمین می کند. ترکیب شاسی فلزی فشرده (طول 24 میلی متر) و چگالی گشتاور 120 نیوتن متر، آن را قادر می سازد تا بین الزامات متناقض خروجی توان بالا و یکپارچه سازی سیستم در سناریوهای محدود فضا مانند خطوط تولید خودکار و تجهیزات پزشکی تعادل ایجاد کند.

سیستم پارامتر کلی به استانداردهای دوگانه قابلیت اطمینان درجه صنعتی و دقت کنترل پویا اشاره دارد. این به ویژه برای سناریوهای درایو سروو که نیاز به شروع و توقف سریع، چگالی گشتاور بالا و تحمل محیطی دارند، مانند واحدهای قدرت هسته در اتصالات ربات، میزهای گردان دقیق و سایر زمینه ها مناسب است.

  • 82JX1200K/80ZY125 82mm 120N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC
82JX1200K/80ZY125

سر دنده سیاره ای OD 82 میلی متری،

محدوده بار مجاز: 120N.m

موتور دنده سیاره ای PM DC (جنس چرخ دنده: فلز)

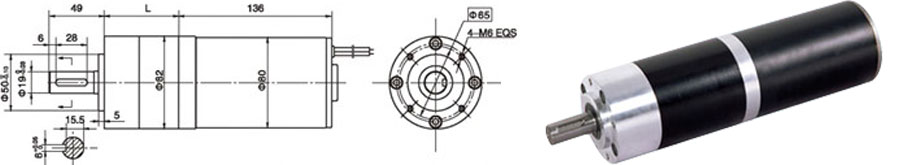

ابعاد

اطلاعات فنی موتور

تایپ کنید

ولتاژ نامی VDC

سرعت بدون بار r/min

جریان بدون بار mA

سرعت نامی r/min

گشتاور امتیازی N.m

توان خروجی W

جریان نامی mA

گشتاور استال mN.m

استال جریان A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

اطلاعات فنی موتور دنده

پیکربندی موتور DC 80ZY125-2420 (موتور DC 80ZY125-2420)

نسبت کاهش

4

7

14

19

25

32

50

64

71

90

116

152

195

329

تعداد قطار دنده

1

1

2

2

2

2

3

3

3

3

3

3

3

3

طول (L) میلی متر

66

66

90

90

90

90

115

115

115

115

115

115

115

115

سرعت بدون بار r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

سرعت نامی r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

گشتاور نامی N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

حداکثر بار مجاز در زمان کوتاه N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

پیکربندی موتور DC 80ZY125-2435 (موتور DC 80ZY125-2435)

نسبت کاهش

4

7

14

19

25

32

50

64

71

90

116

152

195

تعداد قطار دنده

1

1

2

2

2

2

3

3

3

3

3

3

3

طول (L) میلی متر

66

66

90

90

90

90

115

115

115

115

115

115

115

سرعت بدون بار r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

سرعت نامی r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

گشتاور نامی N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

حداکثر بار مجاز در زمان کوتاه N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

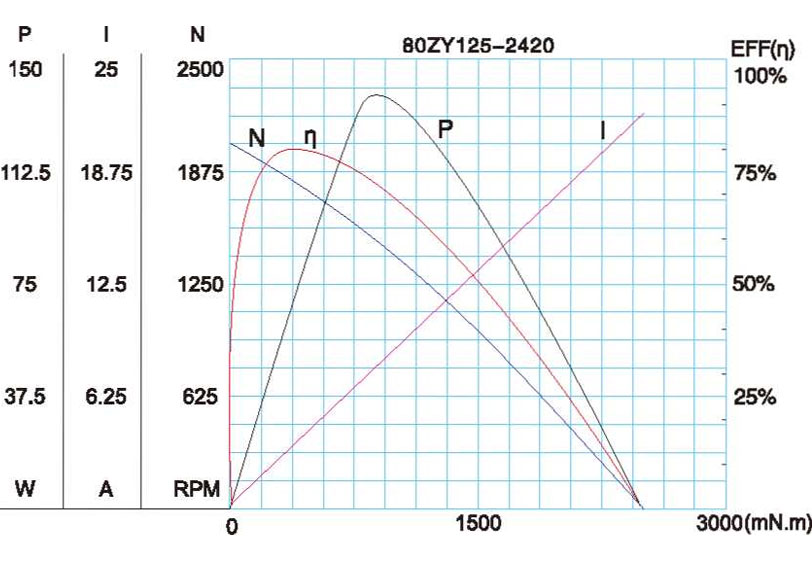

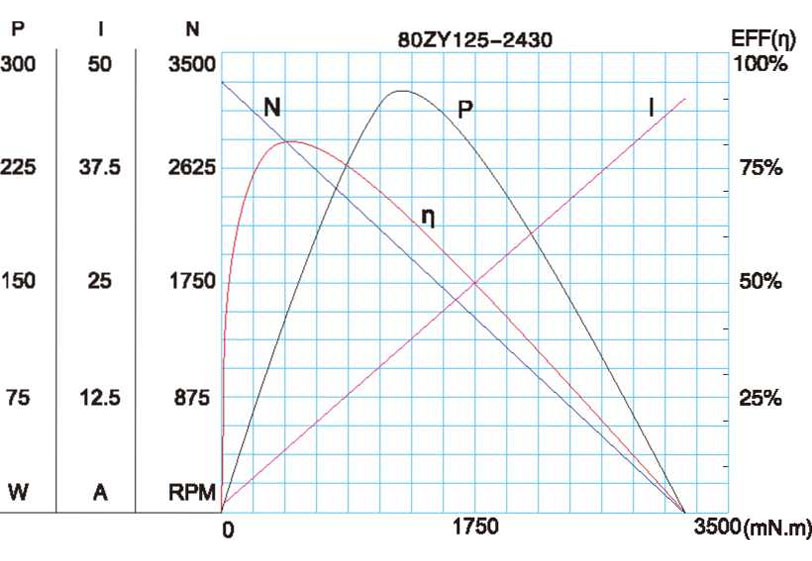

شکل مشخصه موتور

الف-34

پارامترهای فنی ممکن است بدون اطلاع قبلی تغییر کنند.*
