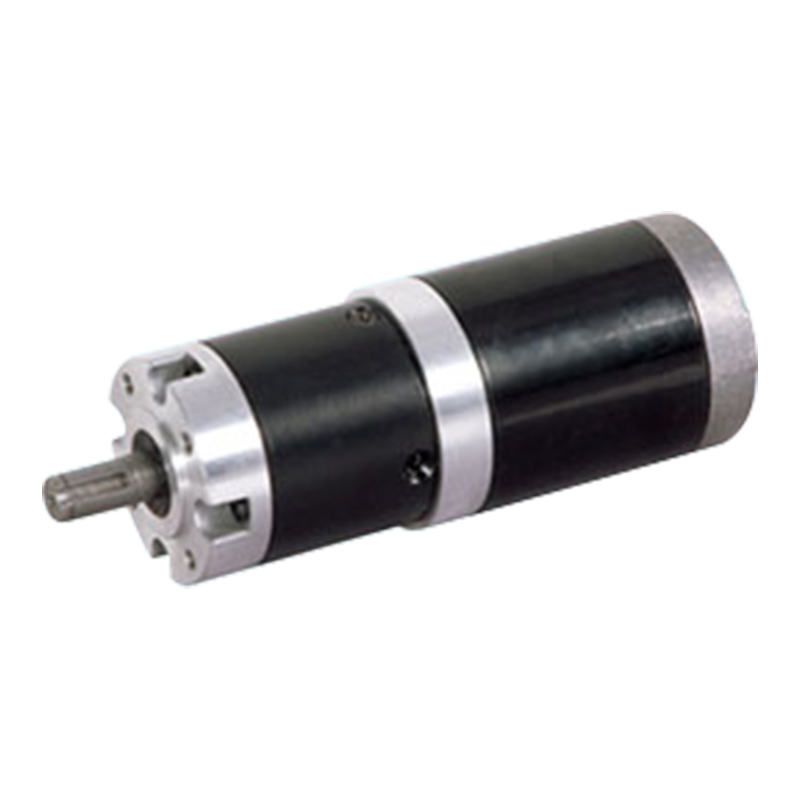

56JX200K/60ZY95 56mm 2-20N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

56JX200K/60ZY95 56mm 2-20N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

موتور دنده سیاره‌ای DC مگنت دائمی 56JX200K/60ZY95 دارای قطر بیرونی فشرده 56 میلی‌متر و ساختار چرخ دنده سیاره‌ای فلزی است که گشتاور بالایی را ارائه می‌دهد. گزینه های ولتاژ دوگانه (12V/24V/48V) نیازهای مختلف راندمان را برآورده می کنند، با نسخه 48V که برای کاربردهای با چگالی توان بالا بهینه شده است.

جریان نامی (1.3A-3.0A) مصرف انرژی قابل انطباق را تضمین می کند، در حالی که نسبت های کاهش چند مرحله ای (36/43/75/13/15) تنظیم دقیق سرعت (114-765 RPM) را با تحمل ± 2٪ برای انتقال پایدار امکان پذیر می کند. نسبت‌های کاهش بالا (مثلاً 75:1) گشتاور کم سرعت را برای سناریوهای بار سنگین افزایش می‌دهند، در حالی که نسبت‌های پایین (مثلاً 13:1) پاسخ سریع را در عملیات‌های سبک اولویت می‌دهند.

سیستم چرخ دنده سیاره ای راندمان انتقال بالا را تضمین می کند و چرخ دنده های فلزی دوام تجهیزات اتوماسیون، سیستم های مرتب سازی لجستیک و ابزارهای برق را بهبود می بخشد. طراحی قطر/طول شفت مدولار یکپارچه سازی را ساده می کند و هزینه های نصب را کاهش می دهد. محدوده گشتاور وسیع، چگالی گشتاور بالا، و کنترل دقیق سرعت، نیازهای پیچیده صنعتی را برطرف می کند.

  • 56JX200K/60ZY95 56mm 2-20N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC
56JX200K/60ZY95

گیربکس استاندارد OD 56 میلی متری،

محدوده بار مجاز: 2N.m~20N.m

موتور دنده سیاره ای PM DC (جنس چرخ دنده: فلز)

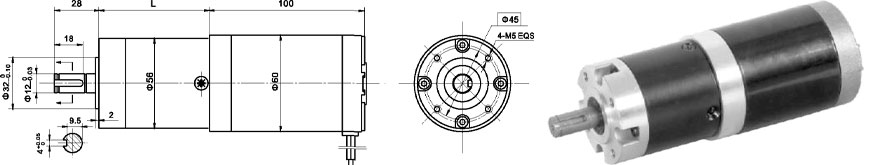

ابعاد

اطلاعات فنی موتور

تایپ کنید

ولتاژ نامی VDC

سرعت بدون بار r/min

جریان بدون بار mA

سرعت نامی r/min

گشتاور امتیازی N.m

توان خروجی W

جریان نامی mA

گشتاور استال mN.m

استال جریان A

60ZY95-2420

24

2000

0.4

1600

150

25

1.8

560

6

60ZY95-2430

24

3000

0.5

2400

180

40

3

690

11

اطلاعات فنی موتور دنده

پیکربندی موتور DC 60ZY95-2420 (موتور DC 60ZY95-2420)

نسبت کاهش

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

234

تعداد قطار دنده

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

4

طول (L) میلی متر

41

41

41

53

53

53

61

61

64

64

64

64

64

76

76

76

سرعت بدون بار r/min

556

470

266

154

133

111

74

63

43

36

31

26

17

12

10

9

سرعت نامی r/min

444

376

213

123

106

88

59

50

34

29

24

21

14

9.5

8

6.8

گشتاور نامی N.m

0.48

0.57

1

1.5

1.8

2.1

3.2

3.8

5.1

6

7.1

8.3

12.5

16.5

19.6

20

حداکثر بار مجاز در زمان کوتاه N.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

60

پیکربندی موتور DC 60ZY95-2430 (موتور DC 60ZY95-2430)

نسبت کاهش

3.6

4.25

7.5

13

15

18

27

32

47

55

65

76

115

168

198

تعداد قطار دنده

1

1

1

2

2

2

2

2

3

3

3

3

3

4

4

طول (L) میلی متر

41

41

41

53

53

53

53

53

64

64

64

64

64

76

76

سرعت بدون بار r/min

833

706

400

230

200

167

111

94

64

54

46

39

26

18

15

سرعت نامی r/min

667

565

320

185

160

133

89

75

51

44

37

32

20

14

12

گشتاور نامی N.m

0.58

0.68

0.82

1.9

2.1

2.6

3.9

4.6

6.1

72

8.5

10

15

19

20

حداکثر بار مجاز در زمان کوتاه N.m

6

6

6

25

25

25

25

25

50

50

50

50

50

60

60

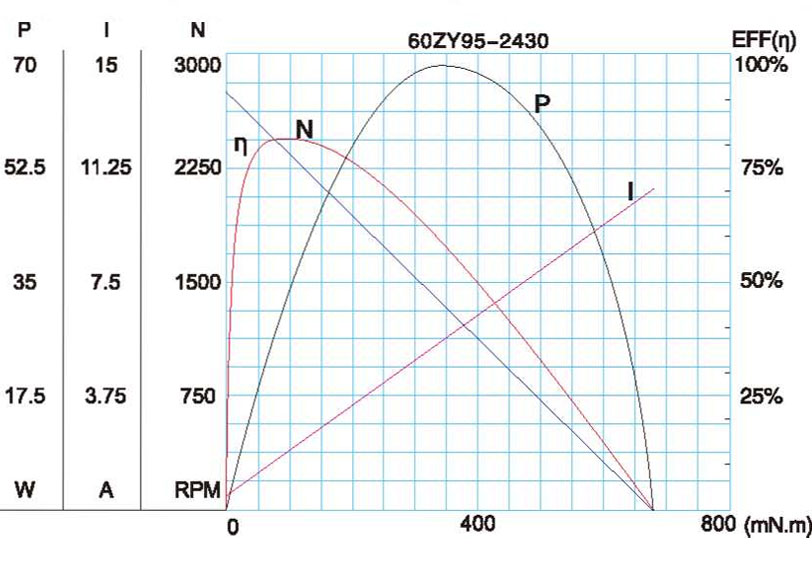

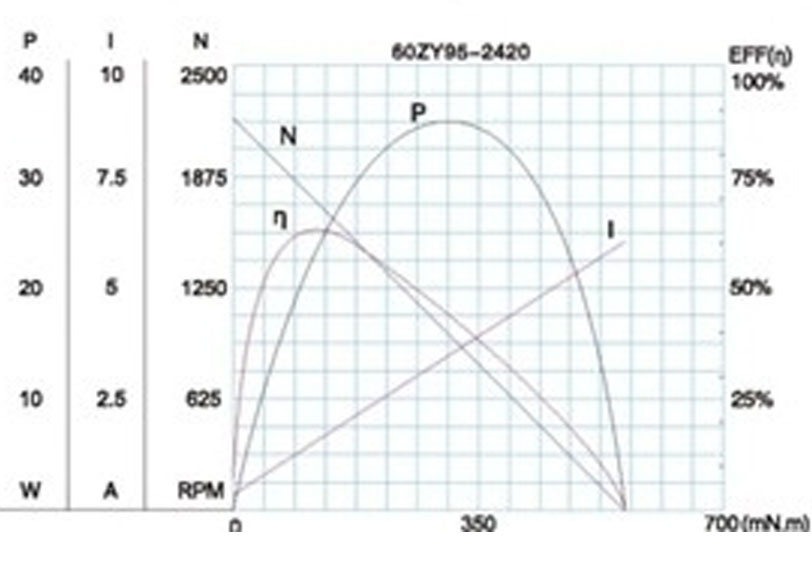

شکل مشخصه موتور

الف-29

پارامترهای فنی ممکن است بدون اطلاع قبلی تغییر کنند.*
