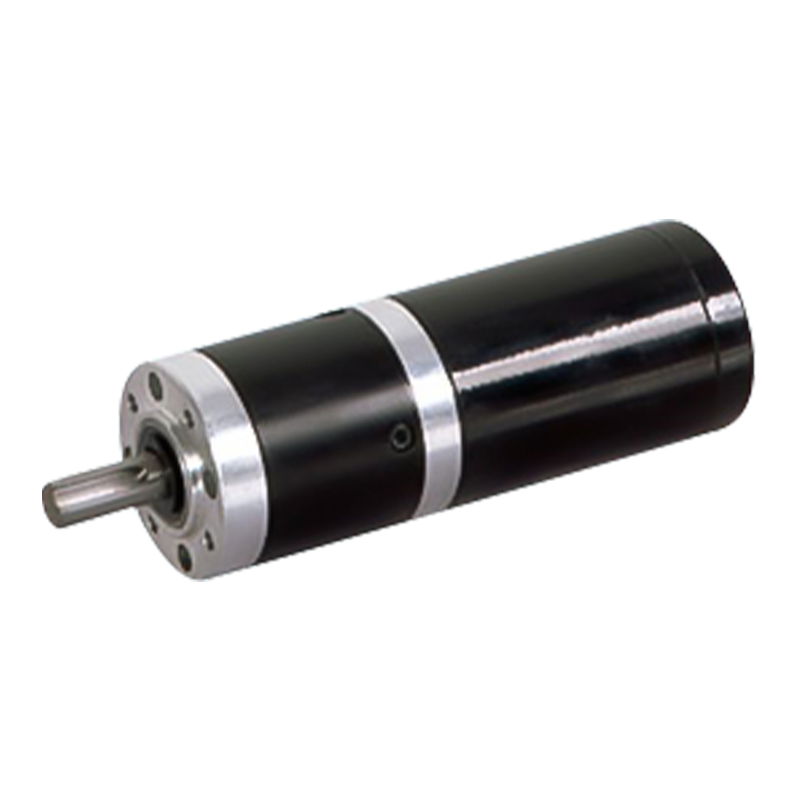

45JX100K/45ZYN68 12V/24V 1-10N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

45JX100K/45ZYN68 12V/24V 1-10N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

موتور دنده سیاره ای 45JX100K/45ZYN68 آهنربای دائمی DC دارای ساختار چرخ دنده سیاره ای فلزی با قطر بیرونی 42 میلی متر است که خروجی فشرده و گشتاور بالا را ترکیب می کند. محدوده گشتاور مجاز: 1N.m~10N.m، پشتیبانی از ولتاژ دوگانه 12V/24V، مناسب برای سناریوهای مختلف بهره وری انرژی.
قدرت خروجی این محصول با گشتاور بالا و خروجی پایدار مشخص می شود. مکانیزم چرخ دنده سیاره ای می تواند به نسبت انتقال بزرگی دست یابد، سرعت موتور را کاهش دهد و آن را به گشتاور خروجی بالا تبدیل کند، مناسب برای رانندگی بارهایی که نیاز به نیروی بیشتری دارند. ساختار انتقال متقارن است، نیرو یکنواخت است، و عملکرد صاف است، که می تواند توان خروجی پایدار را فراهم کند و نوسانات گشتاور را کاهش دهد.

  • 45JX100K/45ZYN68 12V/24V 1-10N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC
45JX100K/45ZYN68

گیربکس OD تقویت شده 42 میلی متری،

محدوده بار مجاز: 13N.m~10N.m

موتور دنده سیاره ای PM DC (جنس چرخ دنده: فلز)

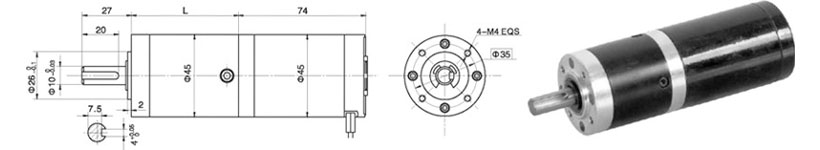

ابعاد

اطلاعات فنی موتور

تایپ کنید

ولتاژ نامی VDC

سرعت بدون بار r/min

جریان بدون بار mA

سرعت نامی r/min

گشتاور امتیازی N.m

توان خروجی W

جریان نامی mA

گشتاور استال mN.m

استال جریان A

45ZYN68-2420

24

2000

0.18

1600

42

7

0.5

220

2

45ZYN68-2430

24

3000

0.25

2400

65

16

1.2

300

4.4

45ZYN68-2440

24

4000

0.3

3200

90

30

2

375

6.8

اطلاعات فنی موتور دنده

پیکربندی موتور DC زمین کمیاب 45ZYN68-2420 (موتور DC خاکی کمیاب 45ZYN68-2420)

نسبت کاهش

3.71

5.18

14

19

27

51

71

100

139

189

264

369

تعداد قطار دنده

1

1

2

2

2

3

3

3

3

4

4

4

طول (L) میلی متر

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

سرعت بدون بار r/min

539

386

143

105

74

39

28

20

14

11

7.6

5.4

سرعت نامی r/min

431

309

114

84

59

31

22

16

9.5

8.5

6

4.3

گشتاور نامی N.m

0.14

0.2

0.34

0.65

0.92

1.6

2.2

3.1

4.2

5.2

7.3

10

حداکثر بار مجاز در زمان کوتاه N.m

3

3

12

12

12

25

25

25

25

30

30

30

پیکربندی 45ZYN68-2430 موتور DC زمین کمیاب (موتور DC خاکی کمیاب 45ZYN68-2430)

نسبت کاهش

3.71

5.18

14

19

27

51

71

100

139

189

264

تعداد قطار دنده

1

1

2

2

2

3

3

3

3

4

4

طول (L) میلی متر

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

سرعت بدون بار r/min

809

579

214

158

111

59

42

30

22

16

11

سرعت نامی r/min

647

463

171

126

89

47

34

24

17

13

9.5

گشتاور نامی N.m

0.22

0.3

0.74

1

1.4

2.4

3.4

4.7

6.6

8.1

10

حداکثر بار مجاز در زمان کوتاه N.m

3

3

12

12

12

25

25

25

25

30

30

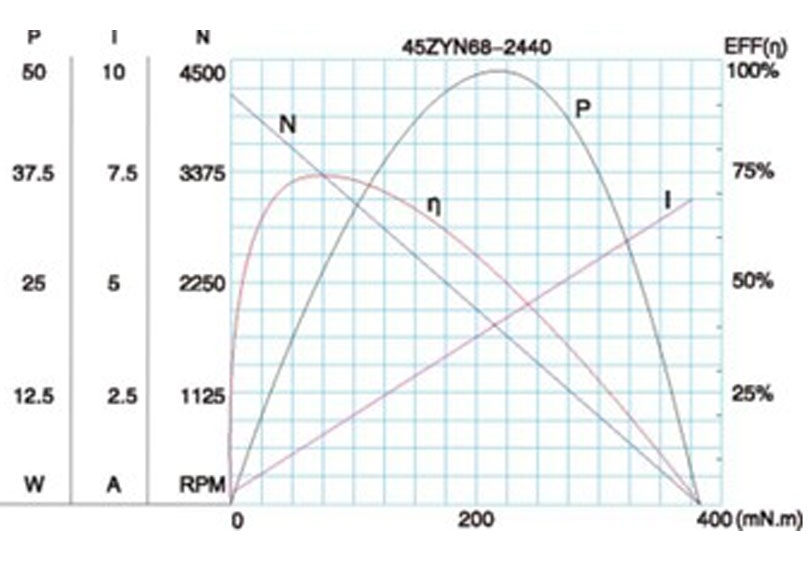

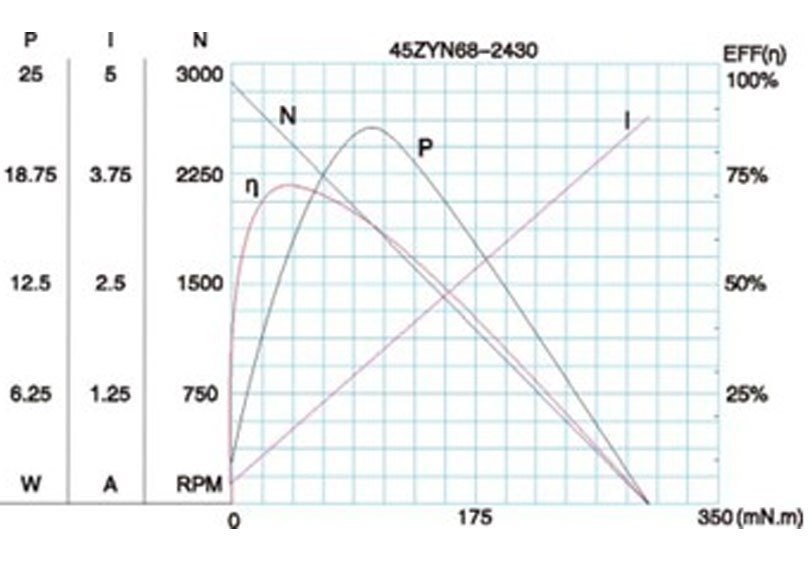

شکل مشخصه موتور

الف-24

پارامترهای فنی ممکن است بدون اطلاع قبلی تغییر کنند.*
