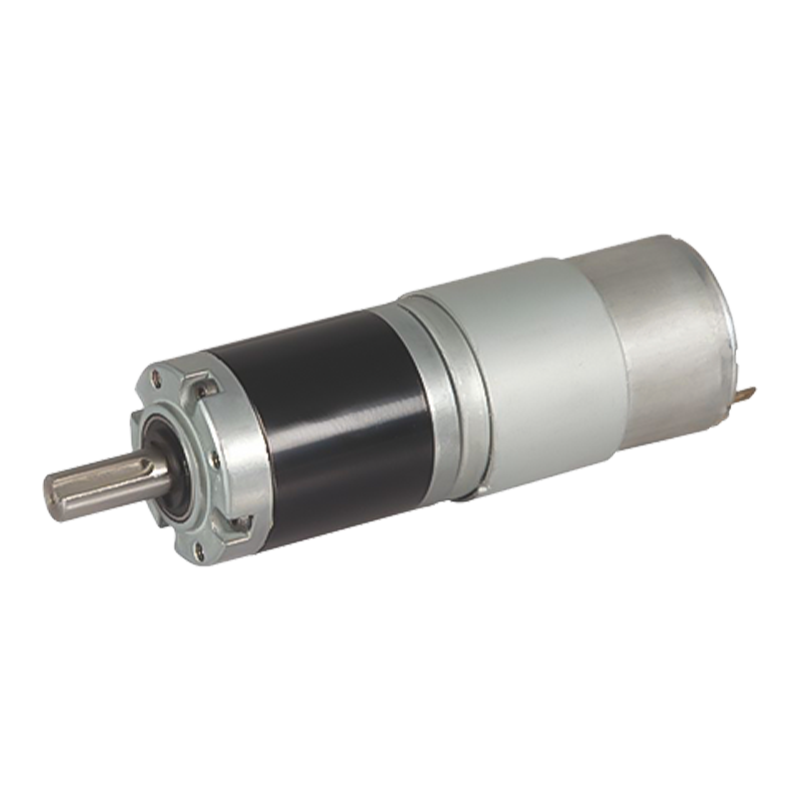

42JXE100K/42ZY68P 2000-3000rpm 1-10N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

42JXE100K/42ZY68P 2000-3000rpm 1-10N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC

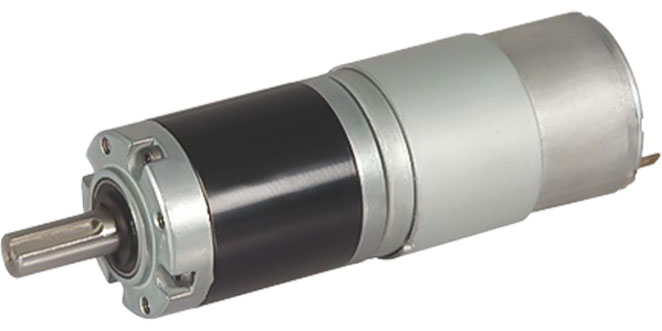

موتور دنده سیاره ای 42JXE100K/42ZY68P آهنربای دائمی DC از حلقه داخلی فلز و پودر فلزی، قطر بیرونی 42 میلی متر، سرعت بدون بار 2000-3000 RPM استفاده می کند.
این محصول ویژگی های محرک ساده موتور برس DC را با قابلیت های تقویت گشتاور بالا سیستم چرخ دنده سیاره ای، با ویژگی های عملکرد اصلی مانند گشتاور راه اندازی بالا، هزینه کم، کنترل آسان و انعطاف پذیری بالا در نگهداری ترکیب می کند.

  • 42JXE100K/42ZY68P 2000-3000rpm 1-10N.m مغناطیس دائمی موتور دنده سیاره ای برس دار DC
42JXE100K/42ZY68P

گیربکس سیاره ای OD 42 میلی متری،

محدوده بار مجاز: 1N.m~10N.m

موتور دنده سیاره ای PM DC (جنس چرخ دنده: فلز و پودر فلز)

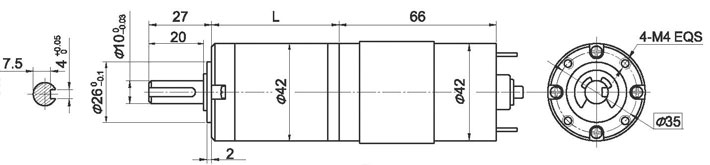

ابعاد

چرخ دنده حلقه را می توان در دو ماده انتخاب کرد: فلز پودر (نوع: 42JXF100K)، فلز (نوع: 42JXE100K)

اطلاعات فنی موتور

تایپ کنید

ولتاژ نامی VDC

سرعت بدون بار r/min

جریان بدون بار mA

سرعت نامی r/min

گشتاور امتیازی N.m

توان خروجی W

جریان نامی mA

گشتاور استال mN.m

استال جریان A

42ZY68P-2420

24

2000

0.15

1700

50

8.7

0.6

220

2

42ZY68P-2430

24

3000

0.17

2200

40

9

1

150

2.3

اطلاعات فنی موتور دنده

پیکربندی موتور DC 42ZY68P-2420 (موتور DC 42ZY68P-2420)

نسبت کاهش

3.71

5.18

14

19

27

51

71

100

139

181

219

254

306

354

تعداد قطار دنده

1

1

2

2

2

3

3

3

3

4

4

4

4

4

طول (L) میلی متر

31.5

31.5

42.1

42.1

42.1

52.5

52.5

52.5

52.5

62.9

62.9

62.9

62.9

62.9

سرعت بدون بار r/min

539

386

143

105

74

39

28

20

14

11

7.9

6.5

5.6

4.7

سرعت نامی r/min

458

328

121

89

63

33

24

17

12

9.4

6.7

5.6

4.8

4

گشتاور نامی N.m

0.17

0.23

0.57

0.77

1.1

1.9

2.6

3.7

5.1

6.1

8.3

1

10

10

حداکثر بار مجاز در زمان کوتاه N.m

3

3

12

12

12

25

25

25

25

30

30

30

30

30

پیکربندی موتور DC 42ZY68P-2430 (موتور DC 42ZY68P-2430)

نسبت کاهش

3.7

5.2

14

19

27

51

71

100

139

181

219

254

306

354

427

تعداد قطار دنده

1

1

2

2

2

3

3

3

3

4

4

4

4

4

4

طول (L) میلی متر

31.5

31.5

42.1

42.1

42.1

52.5

52.5

52.5

52.5

62.9

62.9

62.9

62.9

62.9

62.9

سرعت بدون بار r/min

809

579

214

158

111

59

42

30

22

16

14

12

10

8.5

7

سرعت نامی r/min

593

425

157

116

81

43

31

22

16

12

10

8.7

7.2

6.2

5.2

گشتاور نامی N.m

0.13

0.19

0.45

0.62

0.87

1.5

2.1

2.9

4.1

4.9

5.7

6.6

8

9.2

10

حداکثر بار مجاز در زمان کوتاه N.m

3

3

12

12

12

25

25

25

25

30

30

30

30

30

30

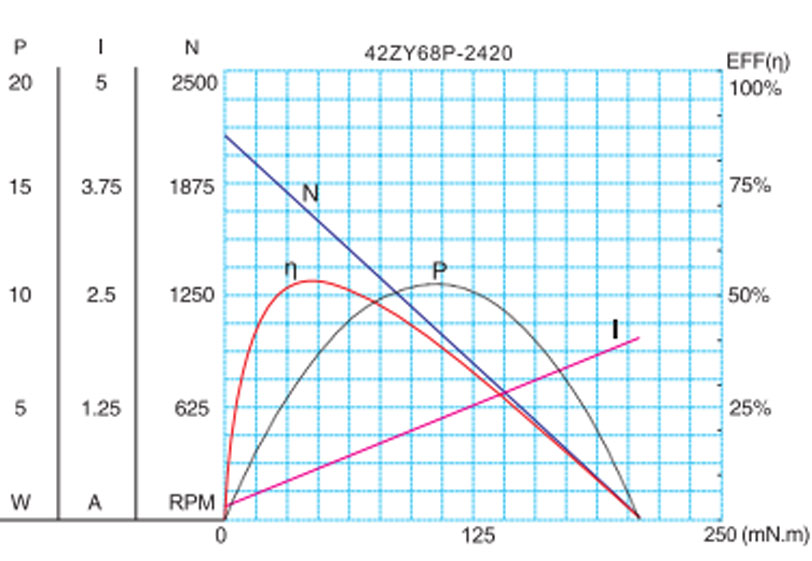

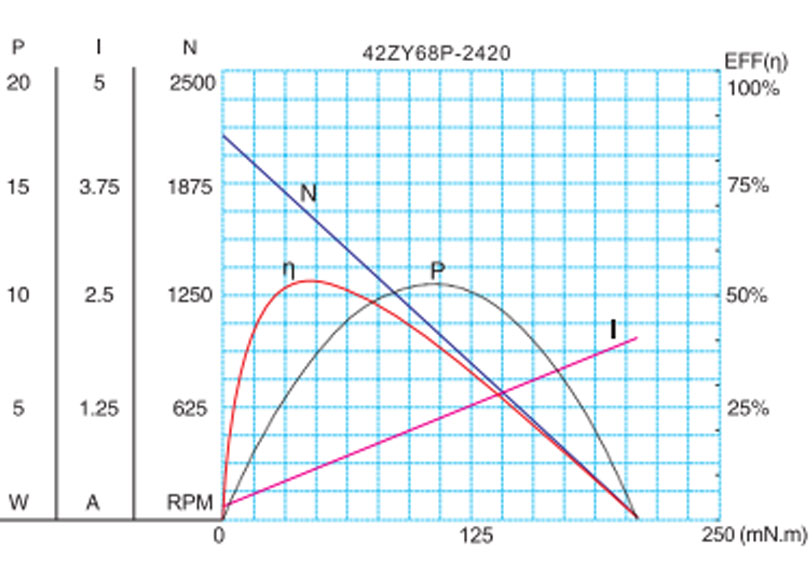

شکل مشخصه موتور

الف-21

پارامترهای فنی ممکن است بدون اطلاع قبلی تغییر کنند.*
