موتورهای دنده DC: نحوه کار آنها، انواع کلیدها و نحوه انتخاب مناسب برای پروژه

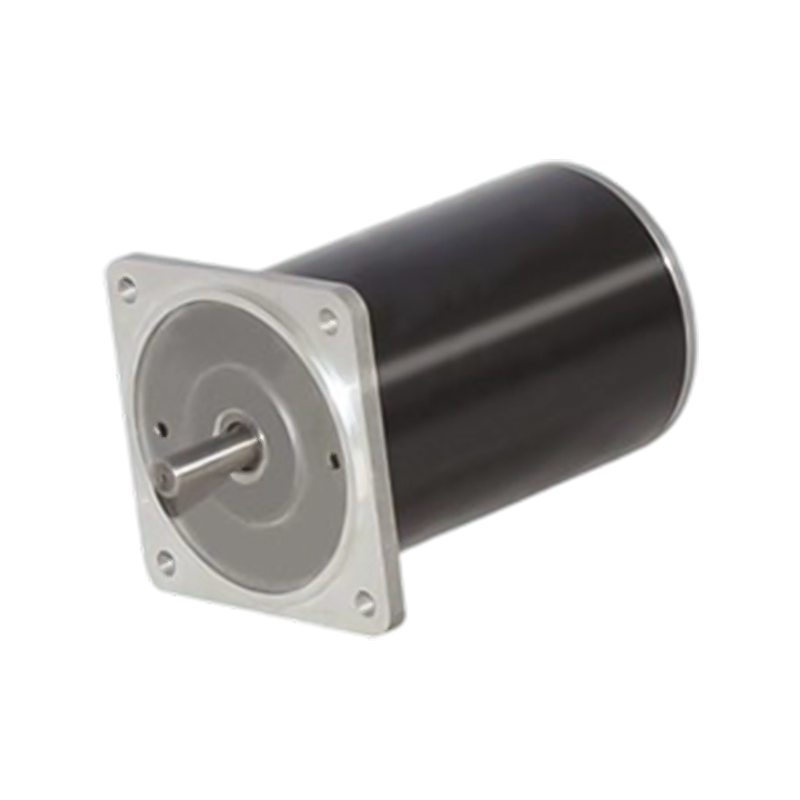

موتور دنده DC چیست و چرا از آن استفاده می شود

موتور دنده DC یک مجموعه الکترومکانیکی مستقل است که یک موتور الکتریکی جریان مستقیم را با یک گیربکس مکانیکی یکپارچه ترکیب می‌کند و یک واحد واحد تولید می‌کند که قادر به ارائه گشتاور بالاتر در سرعت محور خروجی کمتر از موتور به تنهایی است. هدف اساسی از ادغام یک گیربکس با یک موتور DC، مبادله سرعت چرخشی با گشتاور از طریق کاهش دنده است - یک موتور جریان مستقیم که در حالت طبیعی خود با سرعت 3000 تا 15000 دور در دقیقه می چرخد، از نظر نیروی دورانی سریع و نسبتاً ضعیف است، اما پس از عبور این چرخش از یک گیربکس با نسبت کاهشی 50:10 : 1. 60-150 RPM در حالی که گشتاور را در همان نسبت (منهای تلفات راندمان) تولید می کند. این تبدیل سرعت به گشتاور مشخصه تعیین کننده ای است که موتورهای دنده DC را در طیف وسیعی از کاربردهای مکانیکی ضروری می کند.

عنصر موتور DC در یک موتور دنده، انرژی الکتریکی را از یک منبع تغذیه جریان مستقیم - که ممکن است باتری، منبع تغذیه DC تنظیم شده، سیستم پنل خورشیدی یا منبع AC اصلاح شده باشد - از طریق تعامل الکترومغناطیسی بین میدان استاتور موتور و سیم‌پیچ‌های روتور یا آهنرباهای دائمی به انرژی مکانیکی چرخشی تبدیل می‌کند. موتورهای DC مخصوصاً برای کاربردهایی که به سرعت متغیر و کنترل جهت ساده نیاز دارند، مناسب هستند، زیرا هم سرعت (از طریق تنظیم سیگنال PWM یا ولتاژ) و هم جهت (از طریق معکوس‌سازی قطبیت منبع) را می‌توان با الکترونیک ساده مدیریت کرد، و موتورهای دنده DC را به انتخاب طبیعی برای سیستم‌های باطری، تعبیه‌شده و برنامه‌های متغییر mechatron تبدیل می‌کند.

جزء گیربکس متصل به موتور DC عملکردهای متعددی فراتر از کاهش سرعت ساده دارد. همچنین مزیت مکانیکی را فراهم می‌کند که به موتور کوچک‌تر، سبک‌تر و کم‌هزینه‌تر اجازه می‌دهد تا کارهایی را انجام دهد که در غیر این صورت به موتور مستقیم درایو بسیار بزرگ‌تری نیاز دارد - کاهش هزینه، وزن و اندازه سیستم به طور همزمان. در بسیاری از کاربردها، گیربکس درجه‌ای از مقاومت در برابر پس‌درایو را نیز فراهم می‌کند (مخصوصاً در پیکربندی‌های چرخ‌دنده حلزونی)، به این معنی که بار نمی‌تواند به راحتی موتور را از طریق گیربکس در هنگام خروج نیرو به عقب هدایت کند، که در موقعیت‌یابی، بلند کردن و نگه‌داشتن کاربردهایی که در آن نگه‌داشتن بار بدون مصرف مداوم نیرو لازم است، ارزشمند است.

موتورهای دنده DC چگونه کار می کنند: موتور و گیربکس با هم کار می کنند

درک چگونگی تعامل موتور و گیربکس در موتور دنده DC برای تفسیر صحیح مشخصات عملکرد و پیش‌بینی رفتار سیستم در یک برنامه واقعی ضروری است. این دو زیرسیستم به صورت مکانیکی از طریق یک شفت مشترک جفت می شوند اما دارای ویژگی های عملیاتی متمایز هستند که باید با هم در نظر گرفته شوند.

موتور DC گشتاور و سرعت را بر اساس ثابت موتور خود (Kv - ثابت برگشتی-EMF، بیان شده برحسب RPM در هر ولت) و گشتاور توقف (حداکثر گشتاوری که موتور می‌تواند در سرعت صفر تولید کند، محدود به مقاومت الکتریکی و ولتاژ تغذیه) تولید می‌کند. بین این دو حد، یک موتور DC در امتداد یک منحنی گشتاور-سرعت که تقریباً خطی است کار می‌کند - با افزایش گشتاور بار، سرعت به طور متناسب کاهش می‌یابد و جریان گرفته شده از منبع تغذیه افزایش می‌یابد. این رابطه به این معنی است که یک موتور دنده DC که بدون بار کار می کند نزدیک به سرعت تئوری بی باری خود می چرخد، در حالی که یک موتور دنده ای که بار سنگینی را در حالت توقف حرکت می کند، حداکثر جریان را می کشد و حداکثر گشتاور را در سرعت صفر تولید می کند. درک این رابطه گشتاور-سرعت برای اندازه گیری صحیح یک موتور دنده DC بسیار مهم است - انتخاب موتوری که نقطه کار نامی آن در محدوده متوسط ​​منحنی گشتاور-سرعت قرار می گیرد، عملکرد کارآمد و حاشیه حرارتی کافی را تضمین می کند.

گیربکس خروجی سرعت بالا و گشتاور کم موتور را به خروجی با سرعت پایین و گشتاور بالا مورد نیاز برنامه تبدیل می کند. نسبت کاهش دنده (N) ضرب را تعیین می کند: گشتاور خروجی برابر گشتاور موتور ضرب در N و بازده مکانیکی گیربکس (η) است، در حالی که سرعت خروجی برابر است با سرعت موتور تقسیم بر N. یک موتور دنده DC با گیربکس سیاره ای 100:1 که بازدهی 90 درصد در سرعت 0/0 موتور دارد، بنابراین بازدهی 90% در سرعت 1/0 موتور 0 را ارائه می دهد. شفت خروجی این ضریب راندمان - معمولاً 70 تا 95٪ بسته به نوع گیربکس، تعداد مراحل و شرایط عملکرد - به این معنی است که گشتاور خروجی در دنیای واقعی همیشه تا حدودی کمتر از ضرب نسبت دنده نظری است که نشان می‌دهد، و این افت بازده به عنوان گرمای تولید شده در جعبه دنده ظاهر می‌شود.

انواع موتورهای DC مورد استفاده در موتورهای دنده DC

موتورهای دنده DC بر اساس چندین فن آوری متمایز موتور DC ساخته شده اند که هر کدام دارای ویژگی های عملکردی متفاوت، الزامات کنترل، انتظارات عمر مفید و مشخصات هزینه هستند. انتخاب نوع موتور مناسب در مجموعه موتور دنده به اندازه انتخاب پیکربندی گیربکس مهم است.

موتورهای DC برس خورده

موتورهای DC برس دار رایج ترین نوع موتورهای موجود در موتورهای دنده DC هستند، به ویژه در محدوده توان های کوچک و متوسط حساس به هزینه. آنها از یک سیستم کموتاسیون مکانیکی - برس های کربنی که بر روی یک حلقه کموتاتور مسی دوار فشار می آورند - برای تغییر جهت جریان در سیم پیچ های روتور و حفظ چرخش مداوم استفاده می کنند. کنترل موتورهای دنده DC برس دار ساده است (سرعت متناسب با ولتاژ است، جهت توسط قطبیت تعیین می شود)، ساخت ارزان قیمت هستند و می توانند گشتاور راه اندازی بالایی داشته باشند. محدودیت موتورهای برس خورده ساییدگی برس کربن و سیستم کموتاتور است - این تماس مکانیکی یک عمر مفید مشخص معمولاً در محدوده 500 تا 3000 ساعت بسته به شرایط عملیاتی، سطوح فعلی و طراحی موتور ایجاد می کند. سایش برس باعث تولید گرد و غبار کربن می‌شود که می‌تواند در محیط‌های تمیز یا با درجه مواد غذایی مشکلاتی ایجاد کند و قوس‌های برس تداخل الکترومغناطیسی ایجاد می‌کند که باید در سیستم‌های الکترونیکی حساس مدیریت شود.

موتورهای بدون جاروبک DC (BLDC).

موتورهای دنده DC بدون جاروبک جایگزین کموتاسیون مکانیکی موتورهای برس خورده با کموتاسیون الکترونیکی با استفاده از سنسورهای اثر هال یا سنسور EMF برگشتی برای تعیین موقعیت روتور و تغییر جریان به سیم‌پیچ‌های صحیح استاتور می‌شوند. حذف تماس برس-کموتاتور مکانیزم سایش اولیه موتورهای برس خورده را از بین می برد و عمر کارکرد را به 10000 تا 30000 ساعت یا بیشتر افزایش می دهد - یک مزیت متحول کننده برای برنامه هایی که به قابلیت اطمینان بالا در دوره های طولانی خدمات نیاز دارند. موتورهای دنده BLDC نیز آرام تر کار می کنند، گرمای کمتری تولید می کنند و می توانند راندمان بالاتری نسبت به موتورهای برس خورده مشابه داشته باشند. معاوضه پیچیدگی هزینه و کنترل است - موتورهای BLDC به جای استفاده از ولتاژ ساده به کنترل کننده موتور الکترونیکی (ESC یا درایور BLDC) نیاز دارند که هزینه قطعات و پیچیدگی سیستم را اضافه می کند. برای کاربردهایی که نیاز به عمر طولانی، عملکرد چرخه کاری بالا، یا کارکرد در محیط های تمیز دارند، حق بیمه موتورهای دنده BLDC معمولاً به خوبی توجیه می شود.

موتورهای DC آهنربای دائمی

بیشتر کوچک و متوسط موتورهای دنده DC از ساختار موتور آهنربای دائم (PM) استفاده کنید، جایی که میدان استاتور توسط آهنرباهای دائمی به جای سیم پیچ های میدان زخمی تامین می شود. موتورهای PM DC فشرده هستند، در بارهای جزئی کارآمد هستند و یک رابطه گشتاور-سرعت خطی دارند که مدل‌سازی سیستم را ساده می‌کند. کیفیت و درجه آهنرباهای دائمی مورد استفاده به طور قابل توجهی بر عملکرد موتور تأثیر می گذارد - آهنرباهای فریتی قیمت کمتری دارند اما چگالی شار کمتری تولید می کنند، در حالی که آهنرباهای خاکی کمیاب (نئودیمیم-آهن-بور یا NdFeB) شار قابل توجهی بالاتری را در حجم کمتری تولید می کنند و طراحی موتورهای فشرده تر و با چگالی توان بالاتر را امکان پذیر می کنند. موتورهای دنده DC درجه یک برای کاربردهای سخت معمولاً از آهنرباهای NdFeB استفاده می کنند، در حالی که موتورهای دنده ارزان قیمت از آهنرباهای فریت استفاده می کنند.

انواع گیربکس در موتورهای دنده DC: انتخاب مکانیزم کاهش مناسب

گیربکس ادغام شده با موتور DC بسیاری از خصوصیات فیزیکی موتور دنده را تعیین می کند - از جمله ظرفیت گشتاور خروجی، عکس العمل، مقاومت درایو پس زمینه، سطح نویز، کارایی و فرم فیزیکی. انواع مختلف گیربکس برای نیازهای کاربردی مختلف مناسب هستند و درک مبادلات آنها برای انتخاب آگاهانه موتور دنده ضروری است.

گیربکس های سیاره ای

گیربکس‌های سیاره‌ای انتخاب ممتازی برای موتورهای دنده‌ای DC هستند که به ظرفیت گشتاور بالا در فرم فشرده، واکنش کم و راندمان مکانیکی بالا نیاز دارند. آرایش سیاره ای - متشکل از یک چرخ دنده خورشیدی مرکزی، چند چرخ دنده سیاره ای که در حین اتصال با چرخ دنده بیرونی به دور چرخ دنده خورشیدی می چرخند، و یک حامل سیاره ای که به عنوان خروجی عمل می کند - بار را به طور همزمان در چند شبکه چرخ دنده توزیع می کند. این تقسیم بار به گیربکس‌های سیاره‌ای اجازه می‌دهد تا گشتاورهای بسیار بالاتری را نسبت به گیربکس‌های خار هم اندازه انتقال دهند و در عین حال تراز متحدالمرکز عالی شفت‌های ورودی و خروجی را حفظ کنند. موتورهای دنده DC سیاره ای به طور گسترده در رباتیک، موقعیت یابی دقیق، تجهیزات اتوماسیون و هر برنامه کاربردی که در آن تراکم گشتاور بالا و واکنش کم از نیازهای حیاتی است استفاده می شود. گیربکس های سیاره ای چند مرحله ای با قرار دادن چندین مرحله سیاره ای به صورت سری به نسبت های کاهشی از 3:1 تا 1000:1 یا بیشتر دست می یابند که هر مرحله به کاهش کل کمک می کند و راندمان کلی حاصل کارایی هر مرحله است.

گیربکس های اسپور

گیربکس های اسپور از یک سری چرخ دنده های محور موازی به صورت پلکانی برای دستیابی به کاهش سرعت استفاده می کنند. آنها ساده ترین و مقرون به صرفه ترین نوع گیربکس هستند، به راحتی با تحمل ثابت ساخته می شوند و قادر به کارایی بالا (85-95٪ در هر مرحله) در شرایط تمیز و خوب روغن کاری هستند. موتورهای دنده DC Spur انتخاب استاندارد برای کاربردهای حساس به هزینه هستند که در آن چگالی گشتاور بالاتر و آرایش محور متحدالمرکز طرح‌های سیاره‌ای مورد نیاز نیست. آنها به طور گسترده ای در محصولات مصرفی، اسباب بازی ها، لوازم خانگی و تجهیزات عمومی صنعتی سبک استفاده می شوند. محدودیت گیربکس های خار این است که بار روی یک تماس دندانه ای در هر نقطه مش حمل می کنند (برخلاف طرح های سیاره ای)، که ظرفیت گشتاور آنها را برای یک اندازه دنده معین محدود می کند، و به دلیل الگوی تماس دندانه در پیچ، صدای بیشتری نسبت به طرح های سیاره ای تولید می کنند.

گیربکس های کرمی

گیربکس های حلزونی از یک کرم (نخ مارپیچ شبیه به پیچ) که با یک چرخ حلزونی (دنده ای با دندانه هایی که زاویه مشبک با مارپیچ حلزونی دارد) مشبک می شوند تا به نسبت های کاهش بالا در یک مرحله دست یابند - معمولاً 5:1 تا 100:1 یا بیشتر در یک توری منفرد. هندسه منحصر به فرد چرخ دنده حلزونی یک تماس لغزشی به جای چرخشی بین کرم و چرخ ایجاد می کند، که گرمای بیشتر و راندمان کمتری نسبت به طرح های خار یا سیاره ای ایجاد می کند (معمولاً 50 تا 90٪ بسته به نسبت کاهش و زاویه سرب) اما همچنین ویژگی غیرقابل محرک خاصی را ایجاد می کند که باعث می شود کرم ها برای بارگیری مجدد موتور بدون توان DC قابل نگهداری باشند. یک موتور چرخ دنده DC کرمی که در محرک سوپاپ، دروازه نوار نقاله یا مکانیزم بالابر استفاده می شود، موقعی که برق قطع شود، موقعیت خود را حفظ می کند، زیرا کرم در شرایط بار عادی نمی تواند توسط چرخ کرم به عقب رانده شود. این ویژگی خود قفل شدن نیاز به ترمز جداگانه را در بسیاری از کاربردها از بین می برد، طراحی سیستم را ساده کرده و هزینه را کاهش می دهد.

گیربکس های حلزونی و اریب

موتورهای DC چرخ دنده حلزونی از چرخ دنده‌هایی با دندانه‌های زاویه‌دار استفاده می‌کنند که به تدریج در امتداد سطح دندان درگیر می‌شوند و عملکرد نرم‌تر و بی‌صدا تری نسبت به چرخ دنده‌های مارپیچ با سرعت و بار یکسان ایجاد می‌کنند - با هزینه کم. گیربکس های حلزونی برای کاربردهایی که سر و صدا یک نگرانی اصلی است، مانند تجهیزات پزشکی، اتوماسیون اداری و لوازم مصرفی مناسب هستند. گیربکس های مخروطی از چرخ دنده های مخروطی شکل برای تغییر جهت شفت خروجی به میزان 90 درجه نسبت به شفت موتور استفاده می کنند - در مواردی که حرکت خروجی باید عمود بر محور موتور به دلیل محدودیت های نصب باشد مفید است. ترکیبات اریب-مارپیچ هم تغییر جهت و هم عملکرد صاف را ارائه می‌دهند و در پیکربندی‌های موتور دنده‌ای DC صنعتی پیشرفته رایج هستند.

مشخصات کلیدی برای موتورهای دنده DC: اعداد به چه معنا هستند

برگه اطلاعات موتور دنده DC مجموعه خاصی از پارامترهای فنی را ارائه می دهد که پوشش عملکرد دستگاه را مشخص می کند. تفسیر صحیح این موارد برای تأیید اینکه موتور کاندید قبل از خرید الزامات برنامه را برآورده می کند ضروری است.

نحوه انتخاب موتور دنده DC مناسب برای برنامه شما

انتخاب صحیح یک موتور دنده DC مستلزم کار در یک مجموعه سیستماتیک از الزامات کاربردی و تطبیق آنها با مشخصات موتور موجود است. عجله در این فرآیند یا انتخاب تنها بر اساس اندازه فیزیکی، شایع ترین علت خرابی موتور دنده DC در پروژه های مهندسی است.

مرحله 1 - گشتاور و سرعت خروجی مورد نیاز را تعریف کنید

با محاسبه گشتاور و سرعت مورد نیاز در محور خروجی موتور دنده برای کاربرد خاص خود شروع کنید. برای بارهای دوار، گشتاور از نیروی مورد نیاز ضرب در فاصله بازوی اهرم (T = F × r) محاسبه می شود. برای کاربردهای بلند کردن، گشتاور برابر است با وزن بار ضرب شده در شعاع قرقره یا درام به اضافه هر سهم اصطکاک و شتاب. هنگامی که گشتاور خروجی و سرعت مورد نیاز را به دست آوردید، نسبت کاهش دنده مورد نیاز را بر اساس ولتاژ منبع تغذیه موجود و سرعت موتورهای معمولی موجود در موتورهای دنده DC در محدوده توان مورد نظر خود محاسبه کنید. هنگام انتخاب یک موتور، برای اطمینان از حاشیه کافی برای اینرسی راه اندازی، تغییرات اصطکاک و تغییرات بار در طول کارکرد عادی، ضریب ایمنی حداقل 1.5-2× را به گشتاور مورد نیاز اضافه کنید.

مرحله 2 - ولتاژ منبع تغذیه و بودجه برق را تعیین کنید

محدوده رتبه بندی ولتاژ موتور دنده DC از 3 ولت (برای برنامه های کاربردی با باتری مینیاتوری) تا 6 ولت، 12 ولت، 24 ولت و 48 ولت تا ولتاژهای بالاتر برای موتورهای دنده صنعتی بزرگتر است. ولتاژ تغذیه در سیستم شما تعیین می کند که کدام محدوده ولتاژ موتور مناسب است. برای سیستم های باتری دار، موتورهای دنده 12 ولت DC به دلیل در دسترس بودن گسترده باتری های 12 ولت و منابع تغذیه، رایج ترین انتخاب هستند. موتورهای دنده 24 ولت DC در کاربردهای صنعتی و اتوماسیون استاندارد هستند که در آن ولتاژ بالاتر جریان را برای توان معادل کاهش می‌دهد و امکان سیم‌سنج‌های کوچک‌تر و تلفات I²R کمتر را در طول کابل‌های طولانی‌تر فراهم می‌کند. توان مورد نیاز را محاسبه کنید (P = T × ω، که در آن ω سرعت زاویه‌ای بر حسب راد بر ثانیه است) و بررسی کنید که منبع تغذیه می‌تواند جریان مورد نیاز را در ولتاژ کاری با فضای سر کافی ارائه کند.

مرحله 3 - نوع گیربکس را بر اساس نیازهای برنامه انتخاب کنید

نوع گیربکس را با نیازهای خاص برنامه خود تطبیق دهید، نه اینکه به صورت پیش فرض با هر کدام ارزان تر است. برای رباتیک و موقعیت یابی دقیق: گیربکس های سیاره ای با واکنش کم. برای حرکت عمومی مقرون به صرفه: گیربکس های خار. برای نگهداری بار بدون نیروی مداوم: گیربکس های حلزونی. برای عملکرد بی صدا در محیط های حساس: گیربکس های حلزونی. برای جهت عمود بر محور خروجی: گیربکس های مخروطی. چرخه کار برنامه را در نظر بگیرید - یک موتور دنده ای که یک نوار نقاله کار پیوسته را هدایت می کند برای عملکرد پایدار نیاز به درجه حرارتی دارد، در حالی که موتوری که برای فعال سازی متناوب استفاده می شود ممکن است در بارهای اوج بالاتر به دلیل زمان خنک شدن بین عملیات به طور ایمن کار کند.

مرحله 4 - الزامات زیست محیطی و فیزیکی را بررسی کنید

محدودیت‌های نصب فیزیکی، شرایط محیطی و الزامات رابط همگی باید قبل از نهایی کردن انتخاب موتور دنده DC تأیید شوند. اطمینان حاصل کنید که قطر، طول و ابعاد شفت خروجی با قطعه محرک سازگار است. ابعاد صفحه نصب موتور و الگوی پیچ را با طراحی مکانیکی خود بررسی کنید. اگر موتور دنده در یک محیط مرطوب، گرد و غبار، یا از نظر شیمیایی تهاجمی عمل می کند، بررسی کنید که درجه حفاظت IP موتور و گیربکس مناسب است - IP54 برای مصارف صنعتی داخلی ضد پاشش مناسب است، در حالی که IP65 یا IP67 برای کاربردهای خارج از منزل یا شستشو مورد نیاز است. برای فرآوری مواد غذایی یا کاربردهای دارویی، محفظه فولادی ضد زنگ و گیربکس های پر از روان کننده درجه مواد غذایی الزامات انطباق ضروری هستند.

کاربردهای رایج موتورهای دنده DC در سراسر صنایع

موتورهای دنده DC در طیف وسیعی از محصولات و سیستم ها، از دستگاه های مصرف کننده کوچک گرفته تا تجهیزات اتوماسیون صنعتی سنگین، ظاهر می شوند. درک مکان و نحوه استفاده از آنها زمینه مفیدی را برای شناسایی مناسب ترین نوع محصول و مشخصات برای یک برنامه جدید فراهم می کند.

• رباتیک و اتوماسیون: موتورهای دنده DC — particularly planetary gearbox variants — are the primary actuator for robot joints, linear actuators, gripper mechanisms, and mobile robot drivetrains. The combination of compact size, high torque density, precise speed controllability, and low backlash makes planetary DC gear motors the standard choice for articulated robot arms, delta robots, AGV drive wheels, and collaborative robot joints.
• سیستم های خودروسازی: وسایل نقلیه مدرن شامل ده‌ها موتور دنده DC هستند که مکانیسم‌های تنظیم صندلی، تنظیم‌کننده‌های پنجره، تنظیم آینه، درایوهای سانروف، محرک‌های ترکیبی HVAC، بدنه دریچه گاز و محرک‌های ترمز دستی الکتریکی را کنترل می‌کنند. اینها معمولاً موتورهای دنده DC 12 ولتی برس دار یا بدون جاروبک هستند که برای نصب فشرده و عمر چرخه بالا در بازه زمانی سرویس خودرو طراحی شده اند.
• تجهیزات پزشکی و آزمایشگاهی: پمپ‌های تزریق IV، درایورهای سرنگ، میزهای چرخشی تجهیزات تشخیصی، همزن‌های آزمایشگاهی و درایوهای ابزار جراحی از موتورهای دنده DC بدون برس دقیق با گیربکس‌های سیاره‌ای کم واکنش برای ارائه کنترل حرکت دقیق و قابل تکرار با عمر طولانی مورد نیاز در کاربردهای پزشکی استفاده می‌کنند. سازگاری اتاق تمیز و مواد زیست سازگار اغلب الزامات اضافی در این بخش هستند.
• اتوماسیون صنعتی: درایوهای نوار نقاله، محرک‌های سوپاپ، سیستم‌های جابجایی مواد، ماشین‌آلات بسته‌بندی و تجهیزات مونتاژ از موتورهای دنده‌ای DC استفاده می‌کنند که از واحدهای کوچک 24 ولتی برای مکانیزم‌های تغذیه دقیق تا موتورهای بزرگتر با گشتاور بالا برای حمل و نقل مواد سنگین را شامل می‌شوند. موتورهای چرخ دنده DC کرمی به ویژه در کاربردهای محرک شیر و گیت که در آن نگهداری بار بدون برق مورد نیاز است رایج است.
• لوازم الکترونیکی مصرفی و لوازم خانگی: مسواک‌های برقی، میکسرهای دستی، ابزارهای برقی، تراک‌های پرده خودکار، محرک‌های خانه هوشمند، و دستگاه‌های مراقبت شخصی، همگی دارای موتورهای دنده‌ای DC کوچک هستند - معمولاً موتورهای چرخ دنده‌ای برس خورده در محدوده 3 ولت تا 12 ولت - که قیمت پایین، اندازه جمع‌وجور و عمر مفید مناسب برای طول عمر مورد نظر محصول، معیارهای انتخابی اولیه هستند.
• ردیابی خورشیدی و انرژی های تجدید پذیر: سیستم های ردیابی پنل خورشیدی تک محوره و دو محوره از موتورهای چرخ دنده DC یا سیاره ای برای جهت دهی پانل ها به سمت خورشید در طول روز استفاده می کنند و جذب انرژی را به حداکثر می رساند. قابلیت نگهداری بار موتورهای چرخ دنده DC کرمی در اینجا بسیار ارزشمند است و به پانل‌ها اجازه می‌دهد موقعیت خود را در بارگذاری باد بدون مصرف مداوم نیرو از سیستم درایو ردیابی حفظ کنند.

کنترل سرعت و جهت موتور دنده DC

یکی از مهمترین مزایای عملی موتورهای دنده DC نسبت به سیستم های موتور AC، سادگی و انعطاف پذیری کنترل سرعت و جهت آنها است. روش کنترل بین موتورهای دنده DC بدون جاروبک و بدون جاروبکی متفاوت است و انتخاب روش کنترل مناسب برای کاربرد شما بخش مهمی از طراحی کلی سیستم است.

کنترل سرعت PWM برای موتورهای دنده DC برس خورده

مدولاسیون عرض پالس (PWM) استاندارد و کارآمدترین روش برای کنترل سرعت موتورهای دنده DC برس خورده است. به جای کاهش مستقیم ولتاژ موتور (که انرژی را به عنوان گرما در یک مقاومت سری هدر می دهد)، PWM ولتاژ تغذیه کامل را در پالس های سریع به موتور اعمال می کند و چرخه کاری (نسبت زمانی که ولتاژ اعمال می شود) را برای کنترل متوسط ​​تحویل توان تغییر می دهد. در چرخه کاری 50%، موتور نصف ولتاژ متوسط ​​را دریافت می کند و تقریباً با نیم سرعت کار می کند. در چرخه کاری 100٪ با سرعت کامل کار می کند. آی سی های درایور موتور مدرن (مانند L298N، DRV8833، TB6612FNG، و بسیاری دیگر) مدارهای H-bridge را اجرا می کنند که هم کنترل سرعت PWM و هم کنترل جهت (به جلو/عقب) را از طریق سیگنال های منطقی ساده از یک میکروکنترلر فراهم می کند، و باعث می شود کنترل سرعت موتور دنده DC حلقه بسته با حداقل سخت افزار خارجی قابل دستیابی باشد.

کنترلرهای موتور BLDC برای موتورهای دنده DC بدون جاروبک

موتورهای دنده DC بدون جاروبک به یک کنترل‌کننده سرعت الکترونیکی اختصاصی (ESC) یا درایور موتور BLDC نیاز دارند که توالی کموتاسیون را بر اساس بازخورد موقعیت روتور از سنسورهای اثر هال یا حسگر EMF پشتی مدیریت می‌کند. این کنترل‌کننده‌ها سوئیچینگ سه فاز پیچیده مورد نیاز برای حفظ چرخش مداوم در موتور بدون جاروبک را انجام می‌دهند و یک ورودی مرجع سرعت ساده (ولتاژ آنالوگ، سیگنال PWM یا ارتباطات دیجیتال) را به کاربر ارائه می‌کنند و در عین حال کموتاسیون زیرین را به صورت داخلی مدیریت می‌کنند. بسیاری از کنترل‌کننده‌های موتور BLDC مدرن همچنین از الگوریتم‌های کنترل میدان‌گرا (FOC) استفاده می‌کنند که کارایی موتور، پاسخ گشتاور و عملکرد کم سرعت را بهینه می‌کنند - به ویژه برای کاربردهای روباتیک و سرووهای دقیق که در آن‌ها کنترل گشتاور صاف و با پهنای باند بالا مورد نیاز است.

تعمیر و نگهداری و عیب یابی برای موتورهای دنده DC

موتورهای دنده DC تجهیزات نسبتاً کم تعمیر و نگهداری هستند، اما مراقبت مناسب و عیب یابی سیستماتیک عمر مفید را به میزان قابل توجهی افزایش می دهد و از خرابی های قابل اجتناب در برنامه های کاربردی جلوگیری می کند.

• بازرسی برس و کموتاتور (موتورهای براش): در موتورهای دنده DC برس خورده که در کاربردهای چرخه کاری بالا استفاده می شود، به طور دوره ای طول برس کربن و وضعیت سطح کموتاتور را بررسی کنید. برس‌هایی که کمتر از یک سوم طول اصلی خود را پوشیده‌اند، باید قبل از سایش به سخت‌افزار نگهدارنده، تعویض شوند، که این امر به سطح کموتاتور می‌خورد و نیاز به روکش یا تعویض کموتاتور گران‌تری دارد. یک کموتاتور سالم باید صاف و یکنواخت تیره به نظر برسد. کموتاتورهای شیاردار، حفره دار یا خال روشن نشان دهنده سایش غیرعادی است که نیاز به توجه دارد.
• روغن کاری گیربکس: اکثر موتورهای دنده DC با گریس گیربکس پر شده کارخانه عرضه می شوند که برای طول عمر واحد در شرایط عملیاتی معمولی تعیین شده است. برای موتورهای دنده ای که در محیط های با دمای بالا، کاربردهای چرخه کاری بالا یا فراتر از فاصله زمانی سرویس مشخص شده استفاده می شوند، روغن کاری مجدد گیربکس با گریس دنده مناسب (لیتیوم کمپلکس یا روان کننده دنده مصنوعی) باعث حفظ عمر چرخ دنده و یاتاقان می شود. از روغن کاری بیش از حد خودداری کنید، زیرا روان کننده بیش از حد باعث تلفات و افزایش دمای عملیاتی می شود.
• تشخیص صدای غیر طبیعی: یک موتور دنده DC که شروع به تولید ساییدن، کلیک یا صدای نامنظم در حین کار می کند، معمولاً نشان دهنده آسیب دندان دنده (سنگ زدن یا کلیک نامنظم همزمان با چرخش شفت خروجی)، خرابی یاتاقان (غر زدن یا غرش با فرکانس بالا)، یا شل شدن قطعات داخلی است. شناسایی منبع تولید صدا - موتور یا گیربکس - با جدا کردن موقت آنها، به جای تعویض کامل واحد، تعمیر هدفمند را راهنمایی می کند.
• مدیریت حرارتی: موتورهای دنده DC running hot to the touch (above 60–70°C case temperature for most standard units) are operating beyond their thermal design point — either due to excessive load, insufficient duty cycle cooling time, high ambient temperature, or blocked ventilation. Consistently elevated operating temperature is the leading cause of insulation degradation in motor windings and accelerated lubricant breakdown in gearboxes. Address thermal issues by reducing load, improving ventilation, adding a heat sink to the motor housing, or selecting a higher-rated motor for the application.
• بررسی عملکرد سرعت و گشتاور: اگر یک موتور دنده DC سرعت یا گشتاور کمتری از حد انتظار تولید می‌کند، ولتاژ منبع تغذیه تحت بار را بررسی کنید (افت ولتاژ منبع تغذیه کم‌اندازه یکی از دلایل رایج عملکرد ضعیف موتور است)، اتصال مکانیکی در مکانیسم محرک را بررسی کنید، جریان موتور را اندازه‌گیری کنید و با مقادیر نامی مقایسه کنید، و بازرسی کنید که اصطکاک گیربکس باعث کاهش بار خروجی یا شافت نادرست گیربکس می‌شود. گشتاور خروجی موثر.
